1995–2001 BMW 7 серии Замена системы громкой связи Bluetooth для телефонов BMW

Первый шаг при любом апгрейде BMW — определить исходные характеристики. Любой BMW E38 можно дооснастить системой громкой связи и голосового управления BMW Bluetooth. Эти данные помогут избежать проблемных ошибок.

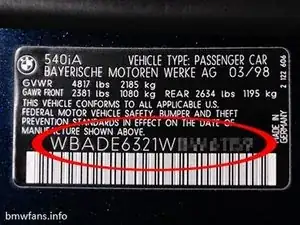

1) Дата сборки BMW. Найдите VIN автомобиля и проверьте его через онлайн-декодер VIN, либо найдите штамп с датой сборки на табличке с VIN. (Вверху справа на фото)

2) Предварительная прокладка телефона в BMW. Все североамериканские BMW E38 имеют предварительную прокладку для телефона, но некоторые европейские и другие региональные BMW E38 могут не иметь такой прокладки. Быстрая проверка — посмотреть на панель, где расположены плафоны освещения, и определить, есть ли декоративная накладка микрофона.

Фото 1: Нет накладки микрофона — автомобиль, вероятно, НЕ подготовлен для телефона

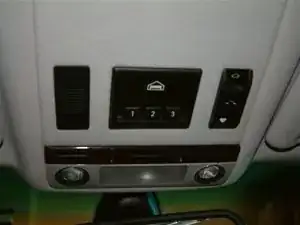

Фото 2: Накладка микрофона — автомобиль, вероятно, подготовлен для телефона

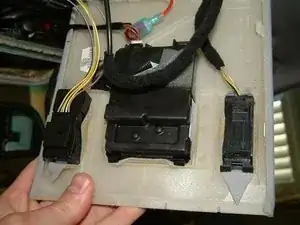

Фото 3: Подготовлен для телефона. На фото панель снята, стрелкой указана задняя сторона накладки микрофона

Точные детали, необходимые для установки, зависят от даты сборки и вариантов предварительной прокладки, которые вы определили.

Рекомендуется получить специализированную консультацию по необходимым деталям. Дилеры BMW не всегда являются лучшим источником информации; советуем выполнить поиск в Google по запросу "E38 Bluetooth Kit" или посетить сайты, такие как www.bimmernav.com, для получения рекомендаций.

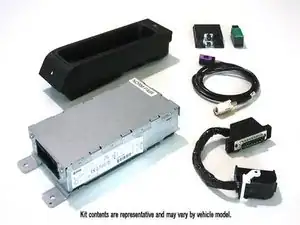

Содержимое комплектов Bluetooth может различаться, но все они используют модуль BMW ULF. Модуль ULF — это модуль громкой связи и голосового управления BMW. Приобретайте последнюю доступную версию модуля для поддержки новейших типов Bluetooth-телефонов.

Если BMW оборудован навигацией, снимите навигационный блок, чтобы получить доступ к электронике, установленной в багажнике.

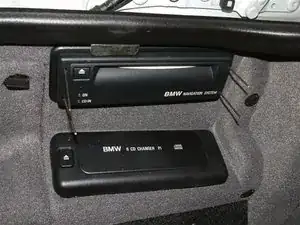

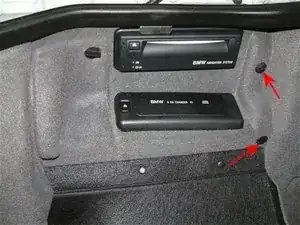

В задней части автомобиля найдите привод навигационного компьютера и вставьте 4 обрезанных проволоки от вешалки или «инструмент для снятия радиопанелей» в отверстия привода.

Когда инструменты вставлены в отверстия, можете захватить лицевую панель привода навигации и выдвинуть её наружу.

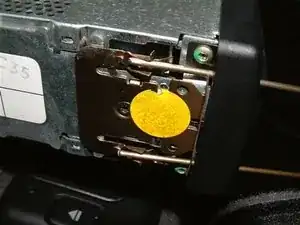

На фото показано крупным планом место, где инструменты освобождают запорный механизм

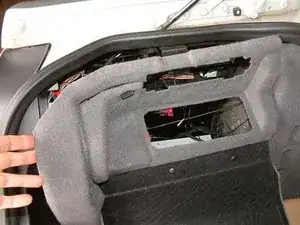

Снимите пластиковые винты обшивки багажника, чтобы получить доступ к проводке за навигационным компьютером.

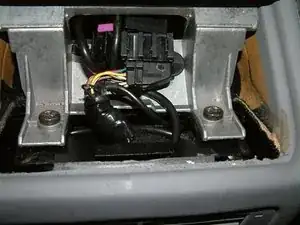

Выдвиньте привод навигации и отключите синие и пурпурные разъёмы.

После удаления компьютера необходимо снять разъёмы на задней стороне навигационного блока (обязательно убедитесь, что питание ВЫКЛЮЧЕНО перед отключением аккумулятора или проводки от навигационного компьютера). Снимите пластиковую рамку вокруг навигационного компьютера и два пластиковых винта справа от CD-чейнджера. После удаления всех этих деталей вы сможете легко отвести крышку электроники багажника в сторону.

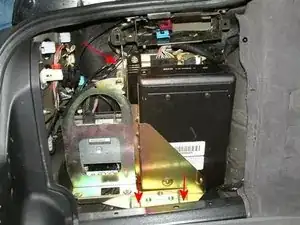

Чтобы добраться до старого телефонного оборудования (Motorola TCU), потребуется снять три болта на 10 мм, удерживающие кронштейн видеомодуля. Обычно единственный кронштейн, который нужно снять — это кронштейн, расположенный слева от CD-чейнджера.

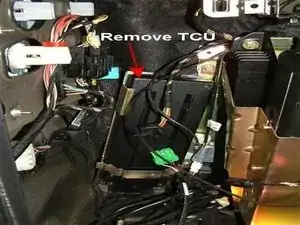

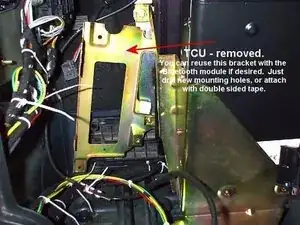

После снятия кронштейна необходимо извлечь телефонный блок управления (TCU). TCU — это чёрный прямоугольный модуль в задней части отсека. Это легко сделать, открутив монтажные винты на 10 мм, удерживающие ваш телефонный TCU BMW.

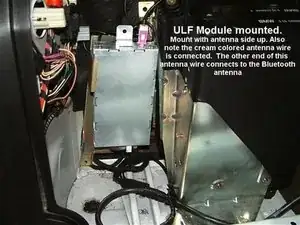

Шаг 2) После снятия телефонного TCU отключите разъём DB25 и любые RF‑разъёмы, если они присутствуют (только ранние E38). Затем подключите модуль BMW ULF к прилагаемому адаптерному жгуту проводки для Bluetooth и соедините два разъёма DB25 вместе. Убедитесь, что адаптер DB25 для Bluetooth подключён НЕПОСРЕДСТВЕННО к телефонному жгуту BMW без каких-либо других DB25‑адаптеров, которые могут быть в автомобиле.

После установки модуля Bluetooth ULF необходимо смонтировать антенну Bluetooth. Большинство устанавливают её в стойке C или за задним сиденьем в E38. Процесс довольно прост и подробно описан в инструкции по установке, которая поставляется с вашим комплектом для дооснащения Bluetooth. Протяните другой конец RF‑кабеля, подключённого к модулю ULF, через уплотнительную втулку в стойке C справа от CD‑чейнджера. Эта втулка — место, через которое проходит вся проводка BMW из заднего отсека электроники в салон E38 (к стойке C и за заднее сиденье). Снимите заднюю облицовку стойки C, протолкните провод через втулку и вытащите провод с другой стороны.

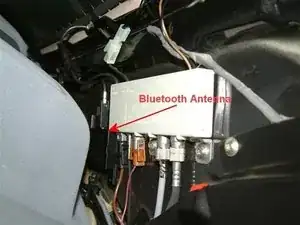

После того как вы проденете провод антенны Bluetooth через стойку C, приклейте антенну к внутренней поверхности двусторонним скотчем рядом с остальной электроникой. Найдите место, которое не выступает выше других компонентов, поскольку затем нужно будет вернуть накладку стойки C на место.

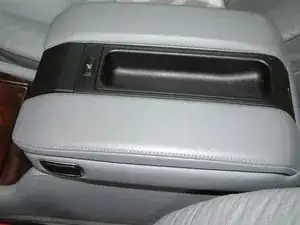

Последний шаг установки — сдвиньте подлокотник центральной консоли максимально вперёд и аккуратно снимите крышку доступа к задней части подлокотника, поднимая её вертикально вверх со стороны, ближайшей к задним сиденьям.

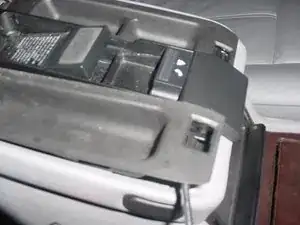

Уберите два винта с крестообразной головкой и сдвиньте подлокотник в сторону передней части автомобиля. Будьте осторожны: после сдвига он полностью отцепится от основания подлокотника и будет удерживаться только проводами.

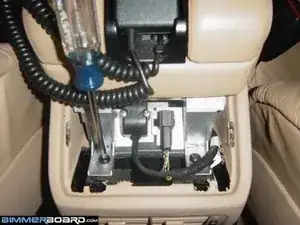

Когда центральная консоль вынута, снимите два лотка внутри контейнеров подлокотника, аккуратно приподняв их сначала с передней стороны.

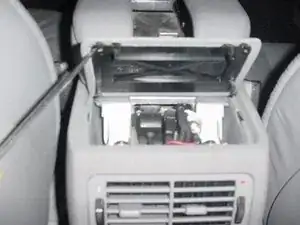

После извлечения этих держателей посылок отвинтите 4 винта Torx #20, чтобы освободить телефон от центральной консоли, и установите комплект для извлечения Bluetooth.

Подключите комплект для извлечения Bluetooth, используя прилагаемый разъём FAKRA «папа» на Mini UHF «мама» и защёлкивающийся адаптер ELO18, к разъёмам автомобиля ELO18 и Mini UHF (для установки CPT3000/4000 см. дополнительный раздел про адаптерный жгут RJ45 → ELO18, который входит в комплект).

Соберите подлокотник в обратном порядке.
