1997–2003 BMW 5 серии: замена системы Bluetooth громкой связи

Первый шаг при любом апгрейде BMW — определить исходные параметры. Любой BMW E39 может быть модернизирован для установки системы BMW Bluetooth громкой связи и голосового управления. Эти сведения помогут избежать проблемных ошибок.

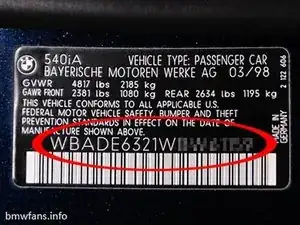

1) Дата производства BMW. Найдите VIN автомобиля и проверьте его через онлайн-декодер VIN или определите код даты производства, нанесённый на табличке с VIN. (Вверху справа на фото)

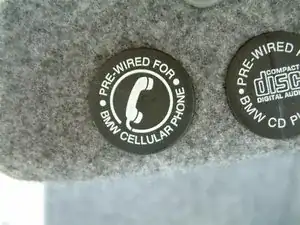

2) Предварительная проводка телефона в BMW. Все североамериканские BMW E39 подготовлены под телефонную проводку, но некоторые европейские и другие региональные BMW E39 могут не иметь такой проводки. Быстрая проверка — посмотреть панель с плафонами и определить, есть ли у вас декоративная накладка микрофона.

Фото 1: Нет накладки микрофона — автомобиль, скорее всего, НЕ подготовлен под телефонную проводку

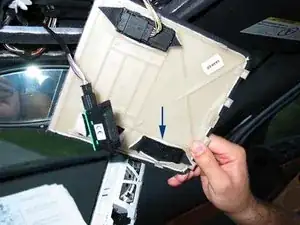

Фото 2: Подготовлен под телефон. На фото панель снята, стрелкой указана задняя сторона накладки микрофона

Конкретные детали, необходимые для установки, зависят от даты производства и наличия предварительной проводки.

Рекомендуется получить специализированную консультацию по необходимым деталям. Официальные дилеры BMW не всегда являются лучшим источником информации; рекомендуется выполнить поиск в интернете по запросу "E39 Bluetooth Kit" или посетить сайты, такие как www.bimmernav.com, для получения советов.

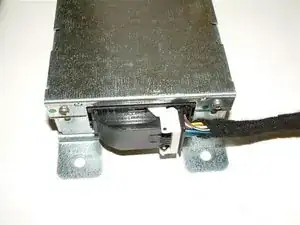

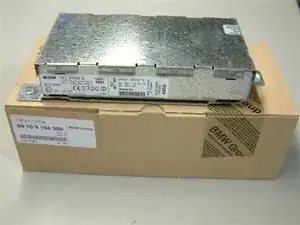

Содержимое комплектов Bluetooth может различаться, но все они используют модуль BMW ULF. Модуль ULF — это модуль BMW для Bluetooth громкой связи и голосового управления. Приобретите последнюю версию модуля для поддержки современных типов Bluetooth-телефонов.

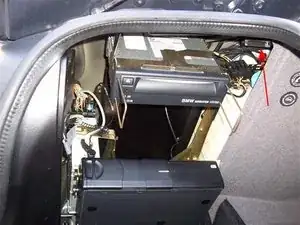

Начните с задней части автомобиля: подключите Bluetooth-модуль. Модуль подключается напрямую к проводке автомобиля в зависимости от конфигурации телефонной системы и проводки вашего года выпуска.

На более новых BMW E39, начиная с производства марта 2002 года, присутствует 54-контактный разъём телефонной проводки, который подключается непосредственно к Bluetooth-модулю.

На более старых BMW будут другие разъёмы проводки, если автомобиль подготовлен под телефон, или один общий разъём, если не подготовлен.

Все североамериканские BMW E39 5 серии ПОДГОТОВЛЕНЫ под телефонную проводку, тогда как некоторые европейские или автомобили для других регионов могут быть не подготовлены.

Если ваш E39 не подготовлен под телефон, потребуется специальная жгут-переходник, который подключается к разъёму питания телефонной системы в задней части автомобиля.

Такие кастомные жгуты можно найти у интернет-продавцов. Выполните поиск по запросу "bmw e39 bmw bluetooth custom made" для вариантов покупки подходящего жгута проводки для вашего автомобиля.

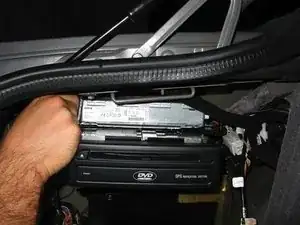

Установите Bluetooth-модуль в BMW — в новый кронштейн или, если ваш BMW E39 2003 года и подготовлен под телефон, в кронштейн, уже установленный в автомобиле.

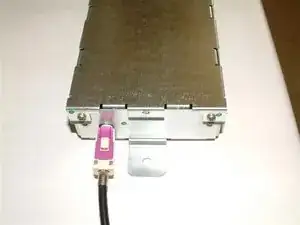

Подключите Bluetooth-антенну к модулю ULF и закрепите антенну в месте, указанном в инструкции вашего комплекта для установки Bluetooth.

Если ваш BMW не был оснащён заводской телефонной системой, потребуется установить микрофон BMW для работы с Bluetooth-системой.

Для установки микрофона снимите декоративную накладку потолочной консоли, подключите микрофон к разъёму в автомобиле и закрепите его на внутренней стороне накладки в месте крепления микрофона.

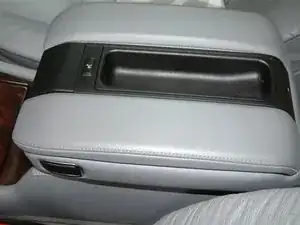

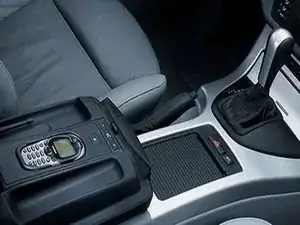

Если ваш BMW подготовлен под телефонную проводку, потребуется установить выдвижной блок (eject box) BMW, который используется для сопряжения телефона и для зарядки телефона с помощью опционного дока для зарядки.

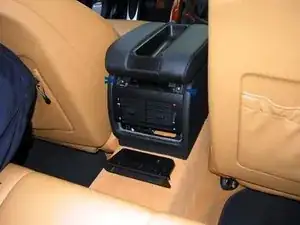

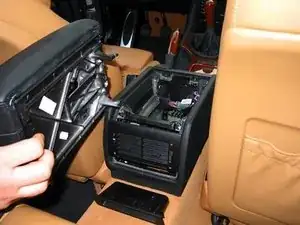

Чтобы заменить заглушку в подлокотнике на выдвижной блок, снимите отсек для хранения под дефлекторами задних пассажиров.

Слегка опустите дефлектор, чтобы открыть два винта с крестовой головкой.

Снимите деталь подлокотника, аккуратно сдвинув её вперёд. Отсоедините заглушку и установите BMW Eject Box с кнопкой сопряжения телефона.

Если ваш BMW произведён после марта 2002 года, антенна Bluetooth будет устанавливаться под этим подлокотником в показанном месте.

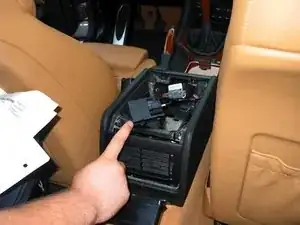

Защёлкните новый выдвижной блок на место и подключите к штатным разъёмам проводки под подлокотником у верхней части пластиковой панели. Если ваш BMW выпущен в 2002 году или ранее, разъёмы расположены под пластиковой отделкой в нижней части отсека.

После установки нажмите и удерживайте лицевую кнопку (кнопку сопряжения) на выдвижном блоке и включите зажигание. Через 3–5 секунд после включения зажигания отпустите кнопку, чтобы начать процесс сопряжения телефона.

На мобильном телефоне выполните поиск Bluetooth-устройств и выберите BMW ULF. Для сопряжения используйте уникальный Bluetooth-пароль, указанный на стороне Bluetooth-модуля.

После завершения система разъединится с телефоном, чтобы дать возможность подключить до 4 телефонов одновременно. Последний сопряжённый телефон имеет наивысший приоритет.

После сопряжения телефона можно выключить зажигание, чтобы сохранить настройки — при следующем включении автомобиля Вы сможете пользоваться системой «свободные руки» с помощью кнопок на руле, радио или дисплея навигации

Длительное нажатие кнопок FACE в автомобиле активирует голосовое управление, а короткое нажатие кнопки FACE или PHONE позволяет совершать и завершать звонки. Кнопки на руле также используются для просмотра телефонных книг и других настроек телефона

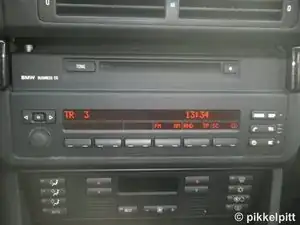

Bluetooth-система BMW также корректно работает с автомобилями, оснащёнными радиоприёмниками с кассетой и радиоприёмниками с CD.
