Замена камеры заднего вида BMW X5 2000–2006 годов выпуска

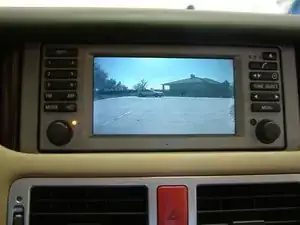

В автомобилях BMW E46, E38, E39, X5, Z4, X3 и Range Rover с видеомодулем телевизора можно легко подключить камеру заднего вида, чтобы обеспечить полноценную функцию камеры на дисплее BMW

Автомобиль должен быть оснащён видеомодулем телевизора BMW. Если он отсутствует, необходимо установить видеомодуль телевизора BMW дополнительно. Для поиска вариантов установки выполните поиск: retrofit bmw television module

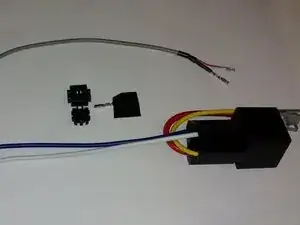

Для автоматического переключения на камеру заднего вида требуется комплект модуля переключения с камерой NTSC, установленной в любом желаемом месте.

Подключите синий провод модуля переключения к контакту 17 на синем разъёме видеомодуля ТВ.

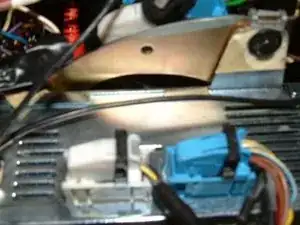

Сдвиньте чёрный фиксатор в сторону на видеомодуле ТВ, чтобы освободить синий разъём.

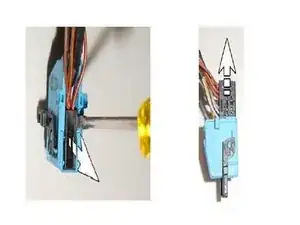

Снимите крышку синего разъёма, слегка приподняв фиксатор крышки маленькой отвёрткой. Затем сдвиньте крышку в сторону.

Вставьте синий контакт в позицию 17. Если присмотреться, можно увидеть номер 18 на чёрной части разъёма. Позиция 17 будет следующей по счёту.

ВНИМАНИЕ: если в модуле переключения имеется дополнительный центральный провод, обозначенный 87а, его НЕ подключают никуда. Этот дополнительный провод, если он есть, не используется.

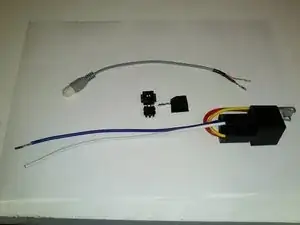

Подключите разъёмы RCA, входящие в комплект модуля переключения камеры заднего вида, к белому разъёму.

Снимите крышку белого разъёма, как указано ранее.

Вставьте цветной провод разъёма RCA в позицию 13 белого разъёма.

Вставьте чёрный провод разъёма RCA в позицию 14 белого разъёма.

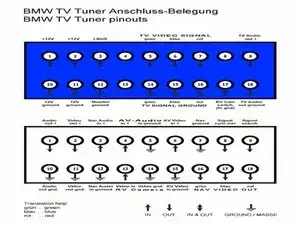

Для справки используйте схему подключения.

Модуль переключения должен быть подключён к точке отрицательного заземления на шасси автомобиля (например, металлический винт, закрученный в металлическую часть кузова).

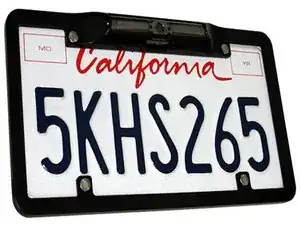

Установите камеру заднего вида в соответствии с техническими требованиями производителя камеры.

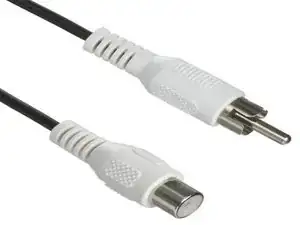

Подключите выход камеры RCA (вилка RCA) к входному видеокабелю модуля переключения камеры заднего вида RCA (гнездо RCA).
