Замена вспышки Panasonic Lumix DMC-ZS25

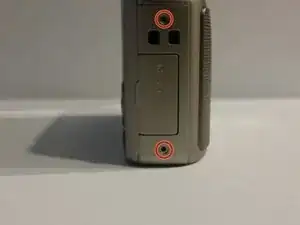

С помощью небольшой отвёртки удалите четыре винта 3,4 мм с правой и левой сторон Вашей камеры Panasonic Lumix.

С помощью небольшой отвёртки удалите два винта 2,6 мм, расположенные рядом с батареей на наружном корпусе.

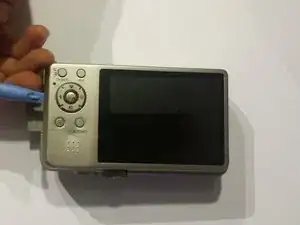

С помощью пластиковой лопатки откройте наружную крышку устройства.

Проще всего открыть устройство, вставив инструмент в порт HDMI.

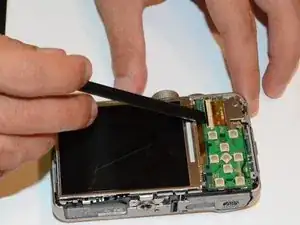

С помощью лопатки потяните вверх кабель экрана, чтобы освободить его.

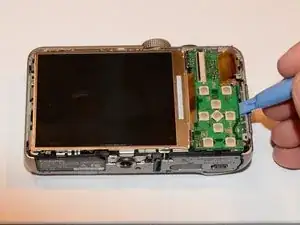

С помощью пластиковой лопатки поднимите плату кнопок до щелчка.

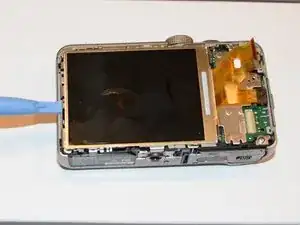

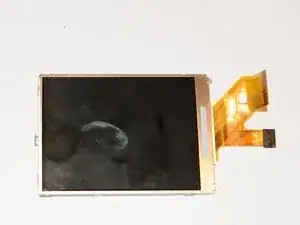

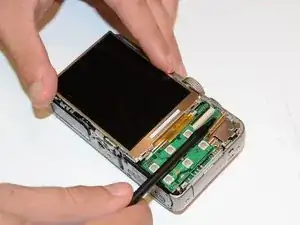

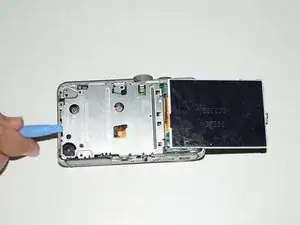

С помощью пластиковой лопатки поднимите экран до щелчка.

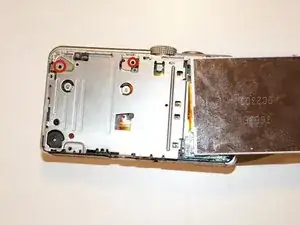

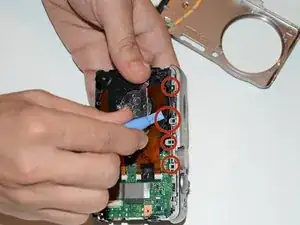

С помощью небольшой отвёртки удалите два винта 4,2 мм, расположенные в углу внутренней крышки под экраном.

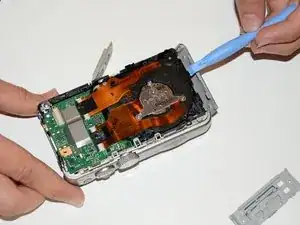

С помощью пластиковой лопатки снимите внутреннюю крышку.

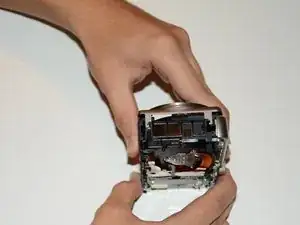

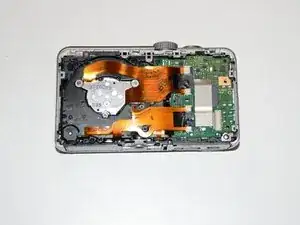

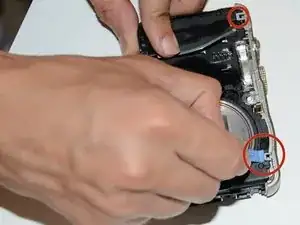

Используя руки или инструмент для открытия, разделите устройство на две части, как показано.

С помощью лопатки снимите чёрную боковую крышку.

С помощью рук снимите переднюю крышку.

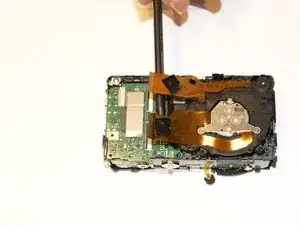

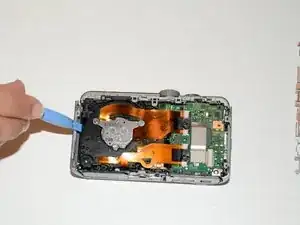

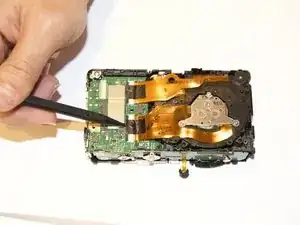

С помощью лопатки разблокируйте кабели экрана на плате.

Поднимите чёрную защёлку, чтобы освободить кабели.

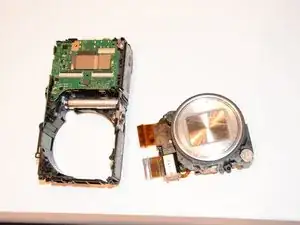

С помощью рук извлеките объектив.

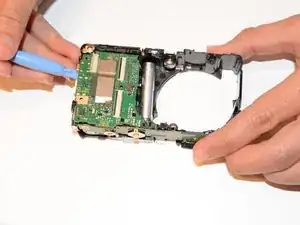

С помощью пластиковой лопатки поднимите край печатной платы до щелчка.

Снимите плату.

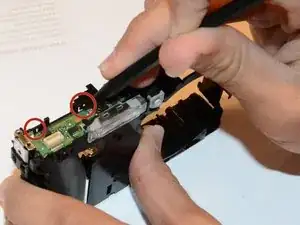

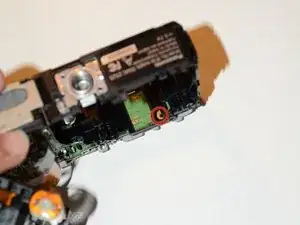

С помощью небольшой отвёртки удалите винт 3,7 мм возле зелёного чипа внутри камеры, как показано. Это освободит верхнюю часть камеры.

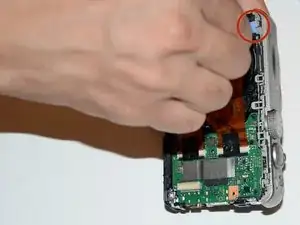

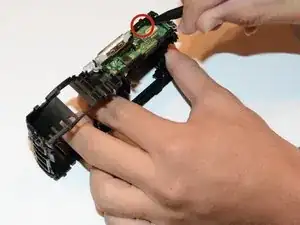

С помощью инструмента для открытия потяните за край верхней крышки, чтобы разблокировать её.

С помощью инструмента для открытия снимите верхнюю плату.

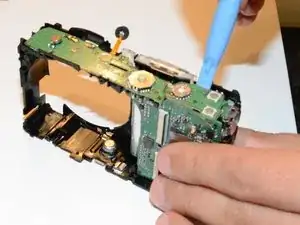

Разместите наконечник лопатки у края верхней платы и пройдитесь по трём сторонам, чтобы ослабить её.

С помощью инструмента для открытия поднимите верхнюю плату. Теперь Вы сможете безопасно снять вспышку.

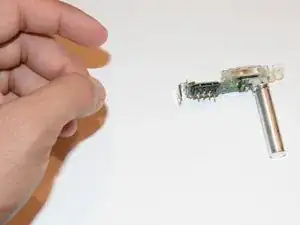

Снимите старую вспышку и установите замену.
