Замена блока объектива страницы Panasonic Lumix DMC-FH25

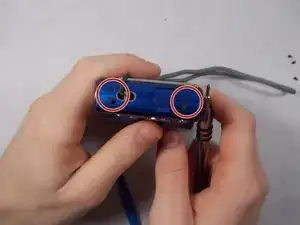

Снимите 5 винтов, закрепляющих заднюю крышку, используя отвёртку Phillips 00.

Используя руки и инструмент для поддевания, отожмите заднюю крышку.

Снимите заднюю крышку.

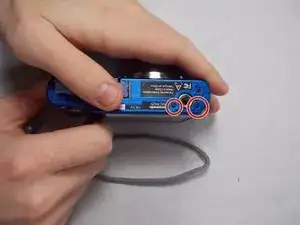

Снимите четыре винта на передней крышке с помощью отвёртки Phillips 00. Два будут на стороне с ремешком камеры, один снизу и один на стороне, противоположной ремешку. Они будут парами: один винт держит переднюю крышку и один винт держит заднюю крышку.

Используя пластиковый инструмент для вскрытия и руки, оттяните переднюю крышку от камеры.

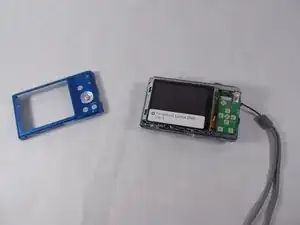

Снимите переднюю крышку с камеры.

Используя отвёртку Phillips 00, снимите винт в верхнем правом углу экрана.

Поднимите экран, аккуратно следя, чтобы не порвать ленточные кабели на правой стороне.

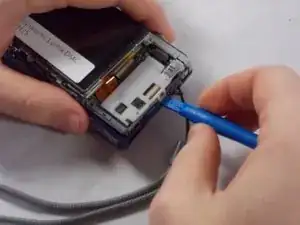

Получите доступ к ленточным кабелям, сняв зелёную панель приёмника кнопки с помощью пластикового инструмента для вскрытия. Под ней находится белая панель. Аккуратно снимите её с помощью пластикового инструмента для вскрытия. Белая панель может потребовать усилий для снятия, и при её отщёлкивании может раздаться щелчок.

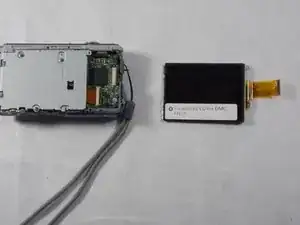

Один из ленточных кабелей будет размещён за экраном, другой — под панелями. Аккуратно освободите каждый от разъёма и снимите экран.

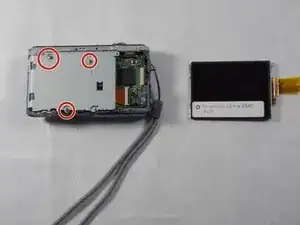

Под экраном находится серебристая панель. Снимите три винта с помощью отвёртки Phillips 00 и снимите пластину.

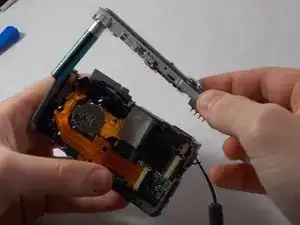

Снимите серебристую панель с кнопками и отсеком для батареи вспышки с верхней части камеры. Серебристый резьбовой гнездо для штатива может выпасть. Не пугайтесь и не возвращайте его на место.

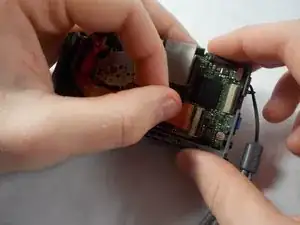

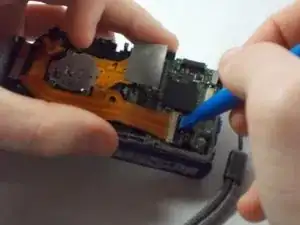

Используйте инструмент для поддевания, чтобы поднять защёлки, удерживающие ленточные кабели. Аккуратно потяните их, стараясь не повредить. Верхний ленточный кабель потребует больше усилий.

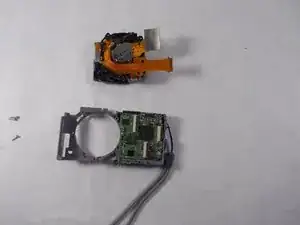

Аккуратно извлеките блок объектива. Он должен скользить наружу чисто.
