Замена LCD-экрана Panasonic Lumix DMC-FH25
Если ваш экран поврежден или сломан, его может потребоваться заменить. Снятие экрана — это простая задача, включающая в себя удаление нескольких винтов и двух кабелей. Также необходимо снять экран, чтобы получить доступ к нескольким частям ниже, таким как аккумулятор вспышки и сборка объектива. Будьте осторожны, чтобы не порвать шлейфовые кабели при снятии первого винта с экрана.
Шаг 1

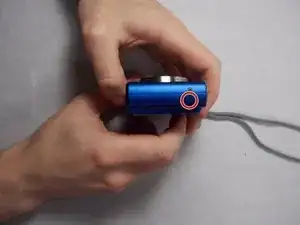

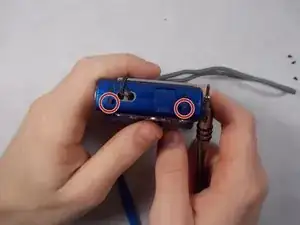

Удалите 5 винтов, крепящих заднюю крышку, с помощью отвертки с крестовой головкой 00.
Шаг 2

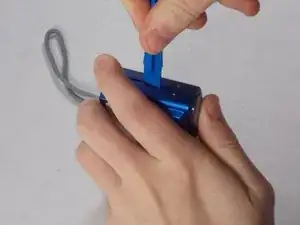

С помощью рук и инструмента для поддевания снимите заднюю крышку.
Шаг 3

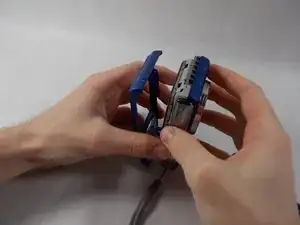

Удалите заднюю крышку.
Шаг 4

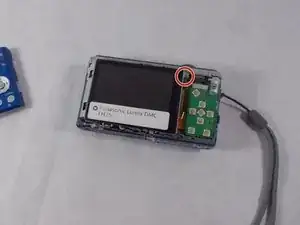

С помощью отвертки с крестовой головкой 00 удалите винт из верхнего правого угла экрана.
Поднимите экран, будьте осторожны, чтобы не порвать шлейфовые кабели с правой стороны.
Шаг 5

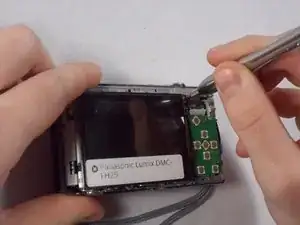

Получите доступ к шлейфовым кабелям, сняв панель приемника зеленой кнопки с помощью пластикового инструмента для открытия. Под ней находится белая панель. Осторожно снимите ее с помощью пластикового инструмента для открытия. Белая панель может потребовать некоторых усилий, чтобы ее снять, и при снятии панель может издать щелчок.
Шаг 6

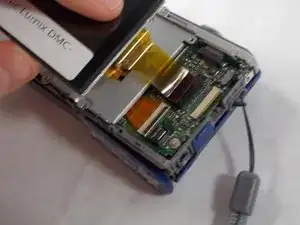

Один из шлейфовых кабелей будет находиться за экраном, а другой — под панелями. Аккуратно вытяните каждый из них и снимите экран.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
