Замена ЖК-экрана Nikon COOLPIX S610c

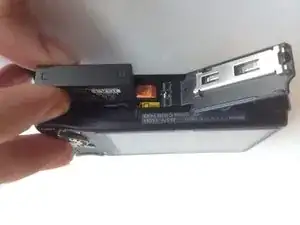

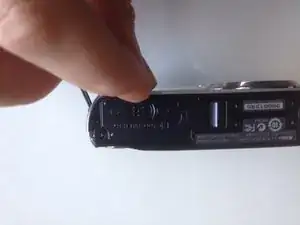

Справа внизу камеры найдите переключатель крышки отсека аккумулятора.

Сдвиньте этот переключатель вправо, чтобы крышка отсека аккумулятора открылась.

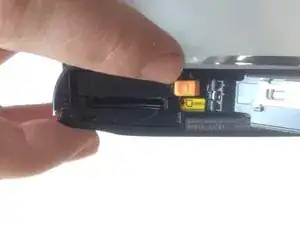

Сдвиньте оранжевый переключатель вправо, как показано. Теперь аккумулятор можно извлечь. Для повторной установки выполните шаги в обратном порядке.

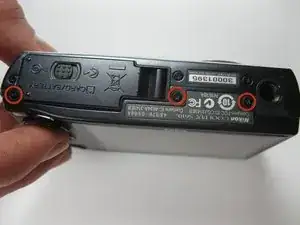

Уберите три винта 3x3 мм, прикреплённых к задней крышке.

Панель можно опознать по значку wifi на её верхней половине на боковой стороне камеры.

Уберите винт 5x3 мм, фиксирующий панель на стороне, ближайшей к объективу.

Подденьте панель снизу ногтем.

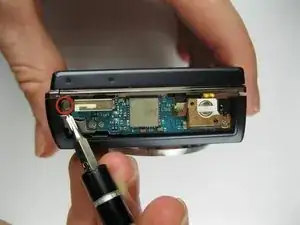

Удалите винт 3x2 мм под панелью в верхней части камеры.

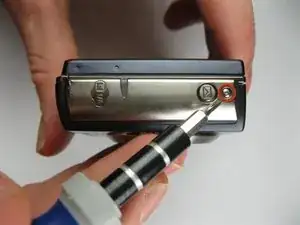

Удалите винт 4x3 мм на противоположной стороне возле колеса выбора режимов.

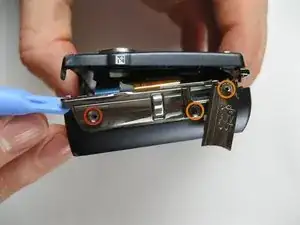

Удалите винты 2x2 мм и 3x2 мм под крышкой аудиовideo разъёма.

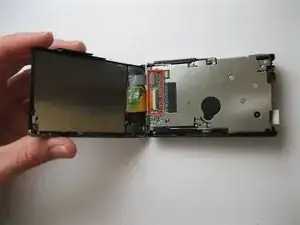

Отожмите заднюю панель от корпуса камеры, используя освободившееся пространство.

Осторожно, чтобы не повредить ленточный кабель на противоположном конце камеры.

Небольшая часть рамки камеры может отломиться, но её легко вернуть на место при сборке.

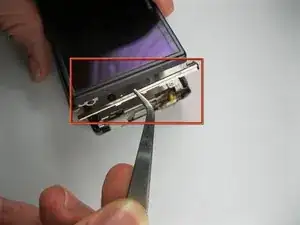

Подденьте пластиковые разъёмы ленточных кабелей на корпусе камеры, чтобы освободить ленточные кабели.

Центральный разъём отсоединяется путём откидывания чёрного зажима вверх и в сторону от центра камеры.

Меньший разъём отсоединяется путём откидывания светло-коричневого зажима вверх и в сторону от края камеры.

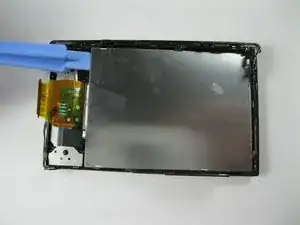

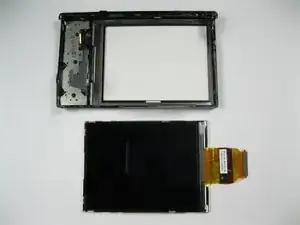

Подденьте дисплей с задней крышки с помощью лопатки.
