Замена блока объектива Nikon COOLPIX S610c

На нижней правой стороне камеры найдите переключатель крышки отсека батареи.

Передвиньте этот переключатель вправо, чтобы крышка отсека батареи могла открыться.

Сдвиньте оранжевый переключатель вправо, как показано. Теперь батарею можно вытащить. Выполните эти шаги в обратном порядке для повторной установки.

Удалите три винта 3x3 мм, крепящие заднюю панель корпуса.

Панель можно опознать по значку Wi‑Fi на её верхней половине на боковой стороне камеры.

Снимите винт 5x3 мм, удерживающий панель со стороны, ближайшей к объективу.

Подденьте панель снизу ногтем, чтобы снять её.

Снимите винт 3x2 мм, расположенный под панелью возле верхней части камеры.

Снимите винт 4x3 мм на противоположной стороне возле диска выбора режимов.

Снимите винты 2x2 мм и 3x2 мм под крышкой A/V.

Отделите заднюю панель от корпуса камеры, используя образовавшийся зазор.

Будьте осторожны, чтобы не повредить ленточный кабель на противоположном конце камеры.

Небольшая часть рамки корпуса может отломиться, но её легко вернуть на место при сборке.

Подденьте пластиковые защёлки ленточных разъёмов на корпусе камеры, чтобы отсоединить ленточные кабели.

Центральный разъём отсоединяется подъёмом чёрной защёлки вверх и от центра камеры.

Меньший разъём отсоединяется подъёмом бежевой защёлки вверх и от края камеры.

Снимите три винта 3x3 мм, которые крепят переднюю панель к днищу корпуса.

Снимите два винта 3x2 мм и два винта 3.5x2.5 мм, крепящие заднюю панель к плате.

Поднимите заднюю панель с платы.

Будьте осторожны, чтобы не повредить ленточный кабель, соединяющий плату с задней панелью.

Отсоедините ленточный кабель от платы, подняв защёлку на разъёме ленточного кабеля.

Обратите внимание, что белая защёлка разъёма откидывается от ленточного кабеля.

Снимите последний винт 4x3 мм в верхней части камеры возле объектива.

Отделите переднюю панель от корпуса камеры.

Будьте осторожны, чтобы не повредить провода, соединяющие переднюю панель с платой.

Коротко замкните выводы на конденсаторе рядом со вспышкой, чтобы избежать сильного удара при отделении панели от корпуса.

Открутите три винта 3x2 мм, которые крепят кабели к передней панели.

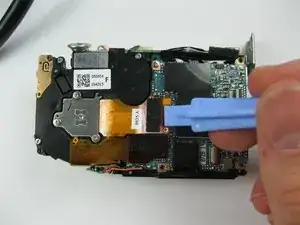

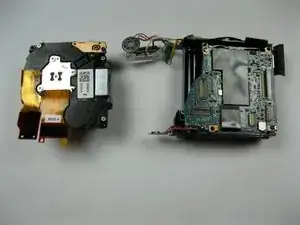

Подденьте ленточный разъём, который соединяет ленточный кабель с блоком объектива.

Учтите, что разъём ленточного кабеля отрывается от ленточного шлейфа.
