Замена объектива Nikon Coolpix S630
Посетите страницу устранения неисправностей, чтобы получить помощь в диагностике вашей камеры Nikon Coolpix S630. Если требуется замена объектива, данное руководство поможет вам в этом. Перед началом работы соберите все перечисленные ниже инструменты.
Шаг 1
Отсек батареи расположен на нижней части камеры.
Поместите большой палец на крышку отсека.
Сдвиньте крышку в направлении, указанном стрелкой, от камеры.
Шаг 2
Сдвиньте желтую защелку к задней части камеры.
Батарея должна выскочить.
Извлеките батарею.
Шаг 3
Нажмите на карту памяти, чтобы она вошла в камеру.
Карта памяти должна выскочить.
Извлеките карту памяти.
Шаг 4
Открутите два винта Phillips длиной 3,5 мм с боковой стороны, где находится выход AV.
Открутите винт Phillips длиной 3,5 мм с противоположной стороны камеры.
Открутите шесть винтов Phillips длиной 3,5 мм с нижней части камеры.
Шаг 5
Осторожно снимите заднюю крышку камеры.
Будьте осторожны при снятии задней крышки, так как между ней и материнской платой подключён шлейф.
Шаг 6
Поместите пластиковое приспособление под язычок шлейфа, как показано на изображении. Медленно поднимите язычок вверх.
Осторожно извлеките шлейф из разъёма на логической плате при помощи пинцета.
После отсоединения шлейфа задняя крышка должна полностью отсоединиться от остальной части камеры.
Шаг 7
Снимите металлический корпус с логической платы.
Как показано на изображении, три шлейфа соединяют объектив с логической платой.
Поместите плоский конец лопатки под один из чёрных язычков. Осторожно приподнимите язычок лопаткой и плавно выдвиньте шлейф наружу.
Повторите эту процедуру для остальных двух шлейфов.
Шаг 8

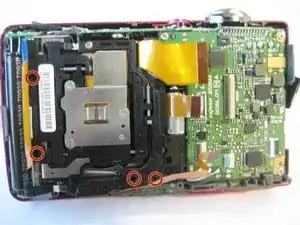

Открутите четыре винта Phillips длиной 3,5 мм, которые закрепляют металлическую пластину.
Шаг 9

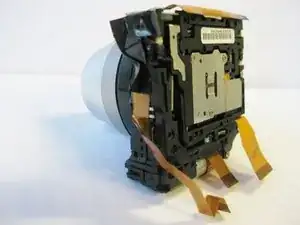

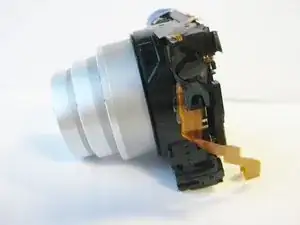

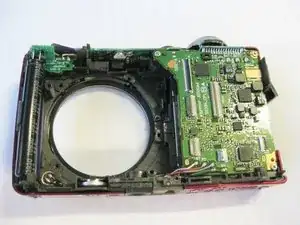

Осторожно поднимите объектив с передней панели.
Завершение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
