Замена крышки отсека батареи Nikon Coolpix S630

Отсек для батареи находится в нижней части камеры.

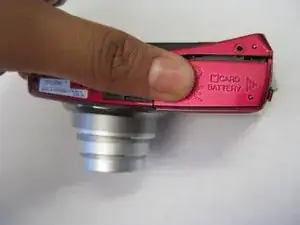

Разместите большой палец на крышке отсека батареи.

Сдвиньте крышку от камеры в направлении, указанном стрелкой.

Сдвиньте жёлтую язычок в сторону задней части камеры.

Батарея должна выскочить.

Извлеките батарею.

Нажмите на карту памяти, чтобы она отщёлкнулась внутрь камеры.

Карта памяти должна выскочить.

Извлеките карту памяти.

Отверните два винта с крестообразным шлицем 3,5 мм со стороны с AV-разъёмом.

Отверните винт с крестообразным шлицем 3,5 мм с противоположной стороны камеры.

Отверните шесть винтов с крестообразным шлицем 3,5 мм с нижней части камеры.

Осторожно снимите заднюю панель с камеры.

Будьте внимательны при снятии задней панели, так как лента всё ещё соединяет заднюю панель с материнской платой.

Поместите пластиковый инструмент для открытия под язычок ленты, как показано. Аккуратно приподнимите язычок.

Осторожно вытащите ленточный кабель с плат с помощью пинцета.

После отключения ленты задняя панель должна отделиться от остальной части камеры.

Найдите небольшую прямоугольную заслонку над крышкой отсека батареи.

Толкните небольшую прямоугольную заслонку назад через отверстие.

Используя пластиковый инструмент для открытия, аккуратно подденьте переднюю панель. Осторожно снимите переднюю панель.

Удерживайте камеру при снятии передней панели.

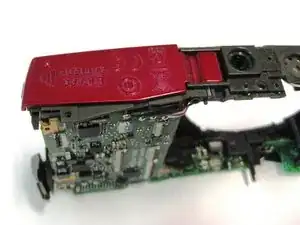

Найдите крышку отсека батареи.

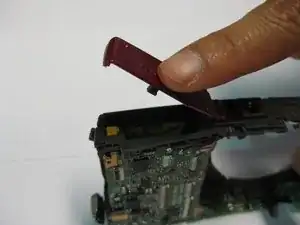

Нажмите и сдвиньте крышку отсека в открытое положение.

Найдите маленький стержень, фиксирующий крышку на месте.

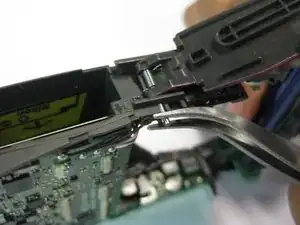

С помощью пинцета захватите стержень и медленно вытяните его.

Будьте осторожны при вытягивании стержня — пружина может выскочить.

Установите новую крышку отсека батареи.

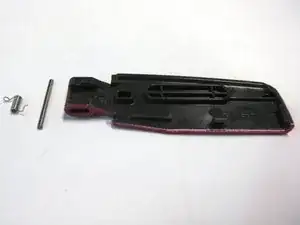

Чтобы установить новую крышку, убедитесь, что у вас есть следующие детали: пружина, стержень и крышка отсека батареи.

Установите крышку отсека батареи на место так, чтобы пружина находилась между отверстиями для вставки.

С помощью пинцета аккуратно введите стержень через отверстия для вставки и через пружину.
