Замена ЖК-экрана Nikon Coolpix S5300

Переверните камеру и найдите отсек для аккумулятора.

Сдвиньте крышку отсека в направлении стрелки, чтобы открыть её.

Нажмите на оранжевую кнопку отпирания, чтобы извлечь аккумулятор.

Установите или замените аккумулятор, соблюдая полярность к соответствующим контактам.

Удалите четыре винта 0,1 мм с нижней части камеры с помощью крестовой отвёртки.

Той же отвёрткой удалите 2 винта на боковой стороне камеры.

Снимите 2 винта с другой стороны камеры.

Один из винтов находится под крышкой порта I/O.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить корпус от камеры.

Проведите инструментом по всем краям передней платы.

Осторожно снимите фиолетовую пластиковую крышку с экрана.

Переверните камеру так, чтобы ЖК-экран был обращён к вам.

Аккуратно снимите переднюю панель, слегка поддев углы пластиковым инструментом, пока панель не освободится.

Будьте внимательны и сохраняйте мелкие детали внешнего корпуса.

Аккуратно снимите верхнюю кнопку, оттянув её от основного корпуса камеры.

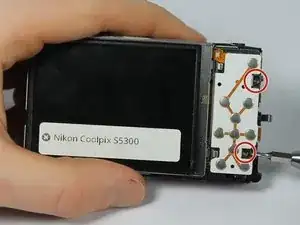

Удалите 2 винта на серебристой пластине.

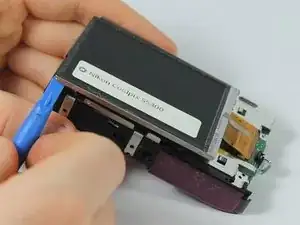

Осторожно поднимите экран и серебристую пластину, отделив их от внутренних компонентов.

Не отделяйте пластину и экран полностью от камеры.

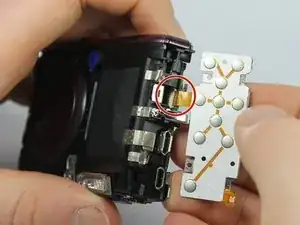

Аккуратно отведите панель кнопок от серебристой пластины.

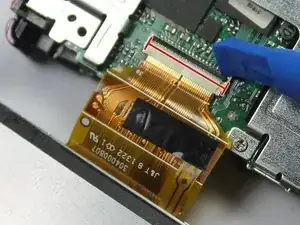

Чтобы отсоединить ленточный кабель, используйте кончик пластиковой лопатки или ноготь, чтобы отогнуть маленькую фиксирующую планку вверх.

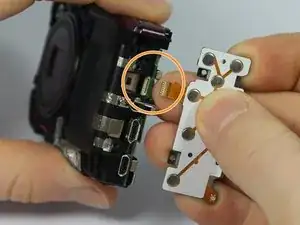

Осторожно извлеките ленточный кабель и затем снимите панель кнопок.

Убедитесь, что вы поддеваете шарнирную фиксирующую планку, а не сам разъем.

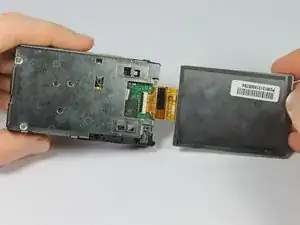

Осторожно отделите экран от серебристой пластины.

Аккуратно сложите экран так, чтобы обнажить защёлку для ленточного кабеля.

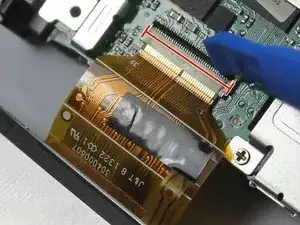

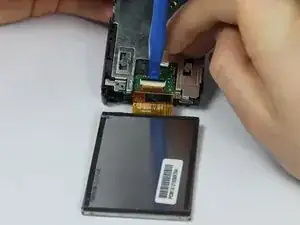

Чтобы отсоединить ленточный кабель, используйте кончик пластиковой лопатки или ноготь, чтобы отогнуть маленькую фиксирующую планку вверх. Затем можно безопасно извлечь ленточный кабель.

Убедитесь, что вы поддеваете шарнирную фиксирующую планку, а не сам разъем.

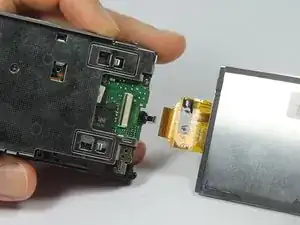

После отключения ленточного кабеля извлеките ЖК-экран.
