Замена ЖК-экрана Nikon Coolpix S630

Отсек батареи расположен в нижней части камеры.

Поместите большой палец на крышку отсека батареи.

Сдвиньте крышку в сторону от камеры в направлении, указанном стрелкой.

Сдвиньте жёлтую защёлку к задней части камеры.

Батарея должна выдвинуться.

Извлеките батарею.

Нажмите на карту памяти внутрь камеры.

Карта памяти должна выдвинуться.

Извлеките карту памяти.

Отверните два винта с крестообразным шлицем 3,5 мм со стороны с AV-выходом.

Отверните винт с крестообразным шлицем 3,5 мм с противоположной стороны камеры.

Отверните шесть винтов с крестообразным шлицем 3,5 мм на нижней части камеры.

Осторожно снимите заднюю крышку с камеры.

Будьте внимательны при снятии задней крышки: она всё ещё соединена шлейфом с платой.

Поместите пластиковый инструмент для открывания под язычок шлейфа, как показано. Аккуратно поднимите язычок вверх.

Осторожно вытяните шлейф с платы пинцетом.

После отключения шлейфа задняя крышка должна отделиться от остальной части камеры.

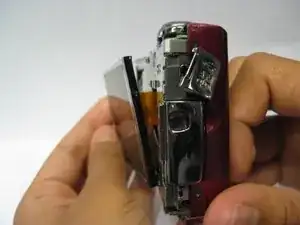

Осторожно приподнимите ЖК-экран из металлического корпуса.

Будьте осторожны при подъёме экрана, он всё ещё соединён с платой двумя шлейфами.

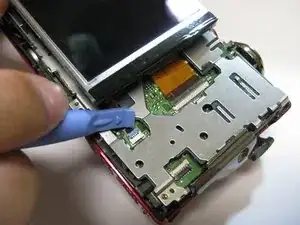

Поднимите язычки обоих шлейфов пластиковым инструментом для вскрытия, как в предыдущем шаге.

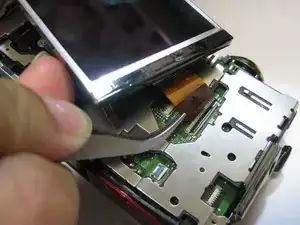

Аккуратно вытяните шлейфы пинцетом из разъёмов на плате, чтобы отключить экран.

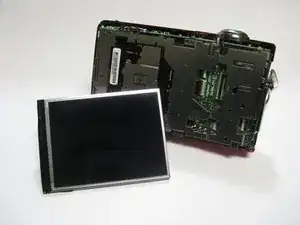

Отключите ЖК-экран от платы!
