Замена ЖК-экрана Nikon CoolPix S600

Держите объектив, направленный вперёд, и выкрутите один винт 4,2 мм в правом нижнем углу корпуса камеры.

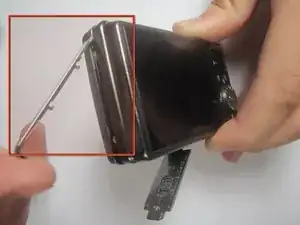

Снимите хромированную боковую крышку с корпуса камеры.

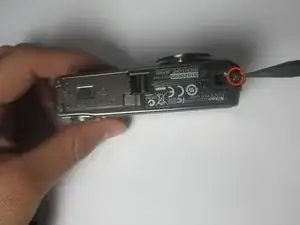

Снимите четыре винта 3,2 мм на дне камеры.

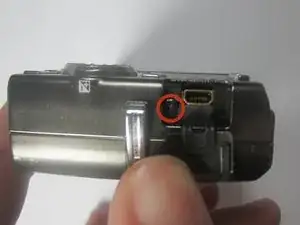

Снимите два винта 3,2 мм с правой стороны камеры (объектив направлен вперёд).

Снимите один винт 3,2 мм с левой стороны камеры (объектив направлен вперёд).

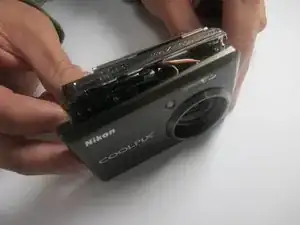

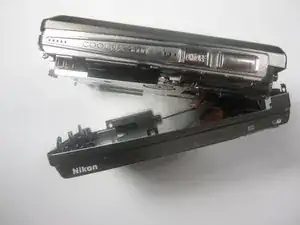

Осторожно отделите заднюю крышку от корпуса камеры.

Задняя крышка всё ещё будет подключена к плате шлейфом.

С помощью пинцета отсоедините шлейф от платы.

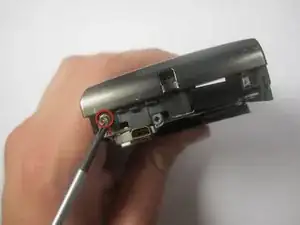

Снимите один винт 2,6 мм с левой стороны камеры (объектив направлен вперёд).

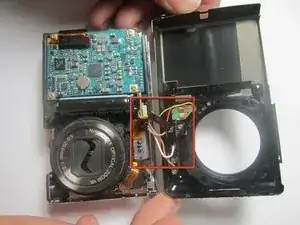

Осторожно отделите переднюю крышку от корпуса камеры.

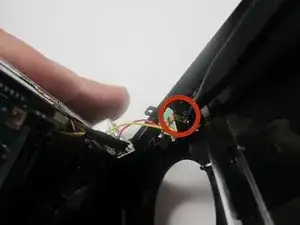

Передняя крышка всё ещё будет подключена к плате несколькими проводами.

Снимите два винта 3,2 мм, крепящие вспышку к передней крышке.

С помощью лопатки снимите медный держатель лампочки.

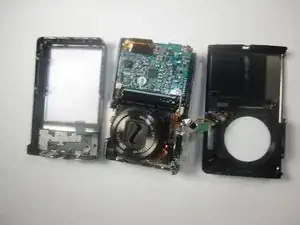

Полностью снимите переднюю крышку с корпуса камеры.

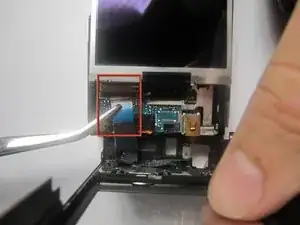

Осторожно отсоедините шлейф ЖК-экрана от материнской платы.

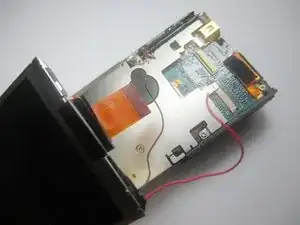

Экран всё ещё будет подключён к материнской плате двумя очень тонкими проводами (чёрным и красным).

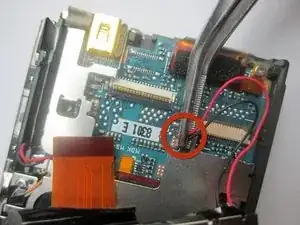

Отпаивайте оба провода от материнской платы.

Обратитесь к руководству iFixit по пайке/отпайке solder/desoldering guide для правильной процедуры отпайки соединения.

Отделите ЖК-экран от остальной части материнской платы.
