Замена материнской платы Nikon COOLPIX S610c

Удалите три винта 3x3 мм, крепящих заднюю крышку.

Панель можно определить по логотипу Wi-Fi на её верхней половине на боковой стороне камеры.

Удалите винт 5x3 мм, фиксирующий панель на стороне, ближайшей к объективу.

Подденьте панель с нижней стороны ногтем.

Удалите винт 3x2 мм, находящийся под панелью в верхней части камеры.

Удалите винт 4x3 мм на противоположной стороне, рядом с колесом выбора режимов.

Удалите винты 2x2 мм и 3x2 мм, находящиеся под крышкой разъёмов A/V.

Подденьте заднюю панель от корпуса камеры, используя освободившееся пространство.

Следите, чтобы не повредить ленточный кабель на противоположном конце камеры.

Небольшой фрагмент рамки камеры может отвалиться, но его можно легко установить на место при сборке.

Подденьте пластиковые разъёмы ленточных кабелей на корпусе камеры, чтобы отсоединить кабели.

Центральный разъём отсоединяется поднятием чёрной защёлки вверх и в сторону от центра камеры.

Малый разъём отсоединяется поднятием бежевой защёлки вверх и в сторону от края камеры.

Удалите три винта 3x3 мм, крепящих переднюю крышку к нижней части.

Удалите два винта 3x2 мм и два винта 3.5x2.5 мм, крепящих заднюю панель к материнской плате.

Снимите заднюю панель с материнской платы.

Следите, чтобы не повредить ленточный кабель, соединяющий материнскую плату с задней панелью.

Отсоедините ленточный кабель от материнской платы, подняв защёлку на разъёме.

Обратите внимание, что защёлка белого разъёма ленточного кабеля откидывается от кабеля.

Удалите последний винт 4x3 мм в верхней части камеры рядом с объективом.

Подденьте переднюю крышку от корпуса камеры.

Следите, чтобы не повредить провода, соединяющие переднюю панель с материнской платой.

Замкните выводы конденсатора возле вспышки, чтобы избежать удара током при отделении крышки от корпуса.

Открутите три винта 3x2 мм, крепящих кабели к передней крышке.

Подденьте разъём ленточного кабеля, соединяющего его с узлом объектива.

Обратите внимание, что разъём ленточного кабеля отводится от самого кабеля.

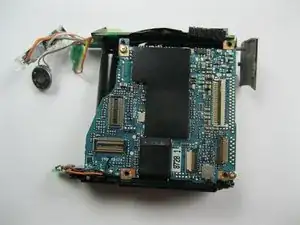

Как только узел объектива будет удалён, материнская плата больше не может быть демонтирована.
