Замена передней крышки Nikon COOLPIX S610c

В нижнем правом углу фотоаппарата найдите переключатель отсека батареи.

Сдвиньте этот переключатель вправо, чтобы крышка отсека батареи могла открыться.

Сдвиньте оранжевый фиксатор вправо, как показано. Теперь батарею можно вытащить. Выполните эти действия в обратном порядке для повторной установки.

Удалите три винта 3x3 мм, крепящие заднюю крышку.

Панель можно опознать по значку Wi‑Fi на её верхней половине с боковой стороны фотоаппарата.

Снимите винт 5x3 мм, удерживающий панель на стороне, ближайшей к объективу.

Подденьте панель снизу ногтем и снимите её.

Снимите винт 3x2 мм под панелью рядом с верхней частью фотоаппарата.

Снимите винт 4x3 мм на противоположной стороне рядом с диском выбора режимов.

Снимите винты 2x2 мм и 3x2 мм под крышкой A/V.

Отделите заднюю панель от корпуса фотоаппарата, используя образовавшийся зазор.

Будьте осторожны, чтобы не повредить шлейфовый кабель на противоположном конце фотоаппарата.

Маленькая часть рамки фотоаппарата может отвалиться, но её легко вернуть на место при сборке.

Подденьте пластиковые разъёмы шлейфов на корпусе фотоаппарата, чтобы освободить шлейфовые кабели.

Центральный разъём отсоединяется подъёмом чёрного фиксаторa вверх и от центра фотоаппарата.

Меньший разъём отсоединяется подъёмом бежевого фиксаторa вверх и от края фотоаппарата.

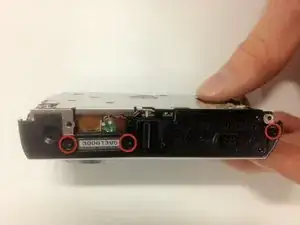

Снимите три винта 3x3 мм, которые прикрепляют переднюю крышку к нижней части корпуса.

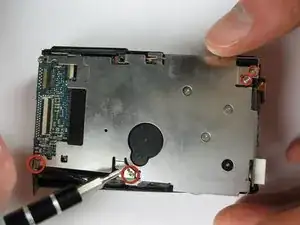

Удалите два винта 3x2 мм и два винта 3.5x2.5 мм, крепящие заднюю панель к плате.

Поднимите заднюю панель с материнской платы.

Будьте осторожны, чтобы не повредить шлейфовый кабель, соединяющий материнскую плату с задней панелью.

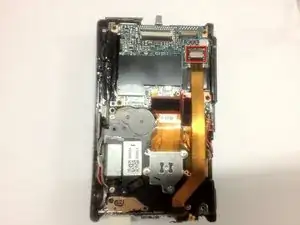

Отсоедините шлейфовый кабель от материнской платы, переведя защёлку на разъёме шлейфа вверх.

Обратите внимание, что белая защёлка разъёма шлейфа откидывается от кабеля.

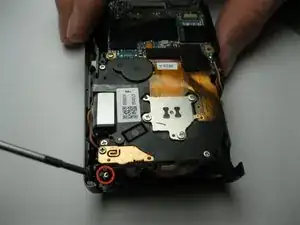

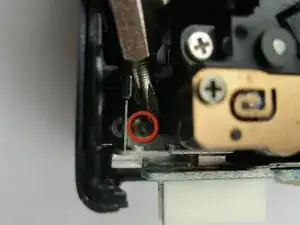

Снимите последний винт 4x3 мм в верхней части фотоаппарата рядом с объективом.

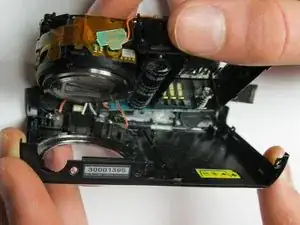

Отделите переднюю крышку от корпуса фотоаппарата.

Будьте осторожны, чтобы не повредить провода, соединяющие переднюю панель с платой.

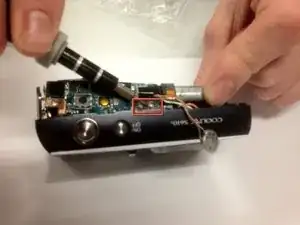

Коротко замкните выводы на конденсаторе рядом с вспышкой, чтобы избежать сильного удара при отделении крышки от корпуса.

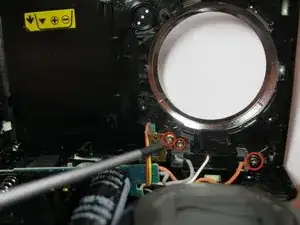

Открутите три винта 3x2 мм, которые крепят кабели к передней крышке.
