Замена платы (материнской платы) Nikon CoolPix S600

При направленном вперёд объективе извлеките один винт 4.2 мм в правом нижнем углу камеры.

Снимите хромированную боковую крышку с корпуса камеры.

Удалите четыре винта 3.2 мм на нижней части камеры.

Удалите два винта 3.2 мм с правой стороны камеры (при направленном вперёд объективе).

Удалите один винт 3.2 мм с левой стороны камеры (при направленном вперёд объективе).

Осторожно отделите заднюю крышку от корпуса камеры.

Задняя панель всё ещё будет соединена с платой гибким шлейфом.

Используйте пинцет, чтобы отсоединить шлейф от платы.

Удалите один винт 2.6 мм с левой стороны камеры (при направленном вперёд объективе).

Осторожно отделите переднюю крышку от корпуса камеры.

Передняя панель всё ещё будет соединена с платой несколькими проводами.

Удалите два винта 3.2 мм, крепящие вспышку к передней крышке.

Используйте лопатку, чтобы снять медноокрашенную прижимную скобу лампочки.

Полностью снимите переднюю крышку с корпуса камеры.

С верхнего вида камеры удалите один винт 5.8 мм.

С верхнего вида камеры удалите один винт 2.8 мм.

Удалите три винта 3.4 мм со задней стороны камеры.

Удалите два винта 3.4 мм с боковой стороны камеры.

Отделите две металлические части корпуса от остальной части камеры.

Осторожно снимите два шлейфа, соединяющие объектив с материнской платой.

Осторожно отделите объектив камеры от материнской платы.

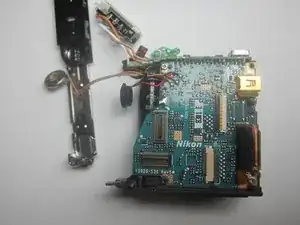

Материнская плата прочно закреплена на корпусе батарейного отсека.

Материнскую плату нельзя разобрать дальше.
