Замена блока объектива Nikon CoolPix S600

Держите объектив, направленный вперёд. Удалите один винт 4,2 мм в правом нижнем углу камеры.

Снимите хромированную боковую панель с корпуса камеры.

Удалите четыре винта 3,2 мм на нижней части камеры.

Удалите два винта 3,2 мм с правой стороны камеры (объектив направлен вперёд).

Удалите один винт 3,2 мм с левой стороны камеры (объектив направлен вперёд).

Осторожно отведите заднюю крышку от корпуса камеры.

Задняя крышка всё ещё будет подключена к плате лентой.

С помощью пинцета отсоедините ленточный кабель от платы.

Удалите один винт 2,6 мм с левой стороны камеры (объектив направлен вперёд).

Осторожно отведите переднюю панель от корпуса камеры.

Передняя панель всё ещё будет подключена к плате несколькими проводами.

Удалите два винта 3,2 мм, которые крепят вспышку к передней панеле.

Используйте лопатку, чтобы снять медного цвета зажим лампы.

Полностью снимите переднюю панель с корпуса камеры.

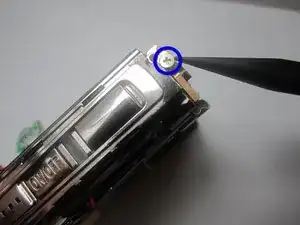

Сверху камеры открутите один винт 5,8 мм.

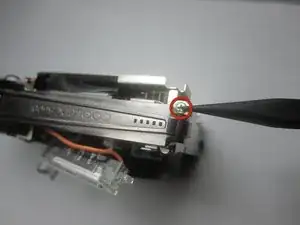

Сверху камеры открутите один винт 2,8 мм.

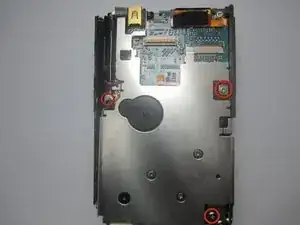

Удалите три винта 3,4 мм с задней стороны камеры.

Удалите два винта 3,4 мм с боковой стороны камеры.

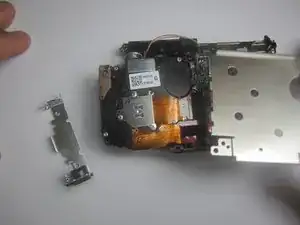

Отделите две металлические части корпуса от остальной части камеры.

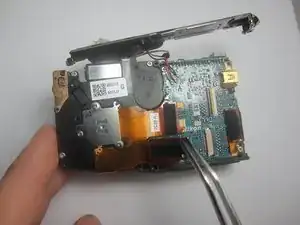

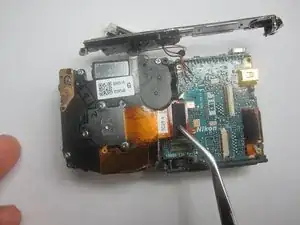

Осторожно отсоедините два ленточных кабеля, соединяющие объектив с материнской платой.

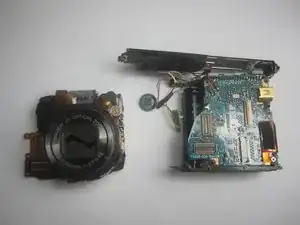

Осторожно отделите объектив камеры от материнской платы.
