Замена ЖК-экрана Nikon Coolpix S51c
Следующее руководство предназначено для ремонта экрана Nikon Coolpix S51c. Если ваш экран повреждён, треснул или загрязнён, это руководство поможет! В нём пошагово показано, как снять ЖК-экран с камеры.
Чтобы избежать травм или повреждения камеры, перед началом отключите питание камеры, извлеките зарядное устройство и выньте аккумулятор. Также для вашей безопасности может потребоваться использование прибора для разряда конденсаторов, поскольку в камерах есть конденсаторы и вы можете получить удар током, если по ним ещё протекает напряжение. ПРЕКРАТИТЕ ремонт при любых необычных проявлениях, например при появлении дыма.
Шаг 1
Сначала используйте отвёртку Phillips №00, чтобы выкрутить все пять винтов, расположенных на дне камеры.
Шаг 2
Далее сдвиньте крышку отсека батареи в направлении стрелки, чтобы открыть скрытый винт на противоположной стороне оранжевого рычага.
Удалите этот винт с помощью отвёртки Phillips №00.
Шаг 3
Поверните камеру, чтобы найти боковую панель с креплением для шнурка.
Отсоедините боковую панель, слегка приподняв её нижний угол лопаткой.
Шаг 4
Поднимите заднюю крышку.
Будьте осторожны, чтобы не порвать оранжевые кабели между корпусом камеры и задней крышкой.
Шаг 5
При поднятой задней крышке лопаткой приподнимите чёрный язычок, соединяющий шлейф с материнской платой.
Аккуратно снимите заднюю крышку.
Шаг 6

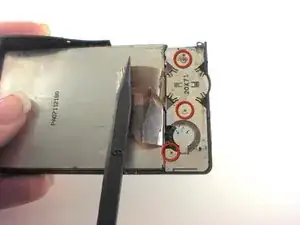

На обратной стороне ЖК-экрана найдите три винта под шлейфом.
Удалите каждый винт с помощью отвёртки.
Шаг 7
Выньте прямоугольный компонент со стороны, где были винты.

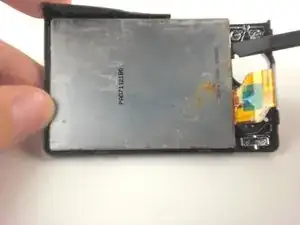

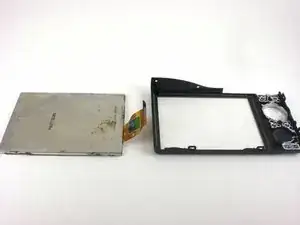

Осторожно, лопаткой отожмите экран от задней панели корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через переработчика, сертифицированного по стандарту R2 или е-Stewards.
Перевод руководства с ifixit.com
