Замена материнской платы Nikon Coolpix S51c

Сначала используйте отвертку Phillips №00, чтобы выкрутить все пять винтов, расположенных в нижней части камеры.

Далее сдвиньте дверцу отсека батареи в направлении стрелки, чтобы открыть скрытый винт на противоположной стороне оранжевого рычага.

Удалите этот винт с помощью отвертки Phillips №00.

Поверните камеру, чтобы найти боковую панель с креплением шнурка.

Отсоедините боковую панель, слегка приподняв нижний угол лопаткой.

Поднимите заднюю крышку.

Будьте осторожны, чтобы не порвать оранжевые шлейфы между камерой и задней крышкой.

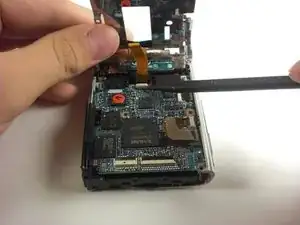

Приподняв заднюю крышку, подденьте лопаткой чёрную защёлку, которая фиксирует шлейф на материнской плате.

Осторожно снимите заднюю крышку.

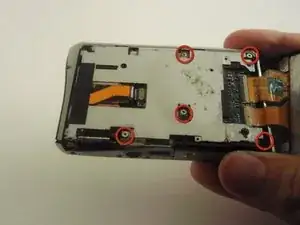

Удалите пять винтов на металлической пластине.

Один из них находится в отверстии в углу металлической пластины.

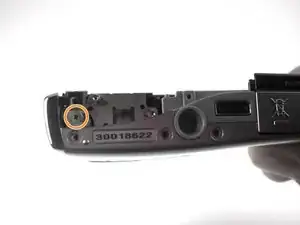

Удалите винт в нижней части камеры.

Осторожно приподнимите металлическую пластину с правой стороны, чтобы открыть шлейф, подключённый к материнской плате.

Подденьте лопаткой белую защёлку, чтобы освободить шлейф.

Снимите заднюю металлическую пластину.

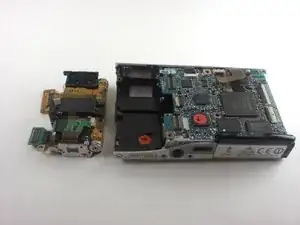

Подденьте лопаткой два шлейфа, чтобы отключить объектив, и извлеките его.

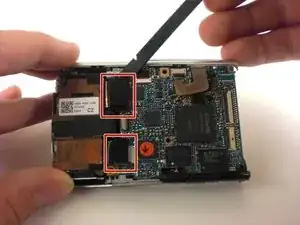

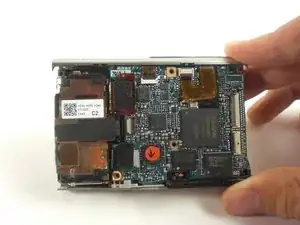

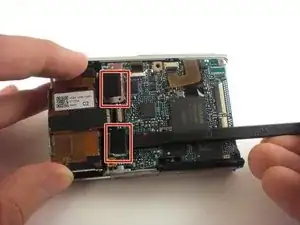

Подденьте двумя лопатками защёлки в верхней части материнской платы, чтобы освободить шлейфы.

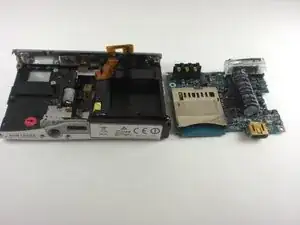

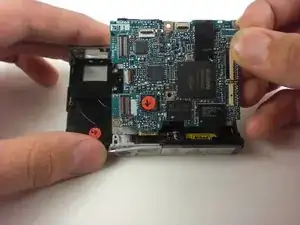

Поднимите материнскую плату за верхнюю часть, чтобы извлечь её из камеры.
