Замена LCD-экрана Nikon Coolpix S5200
Если экран вашего Nikon Coolpix S5200 не реагирует или не работает, используйте это руководство по ремонту для замены всего экрана.
Шаг 1

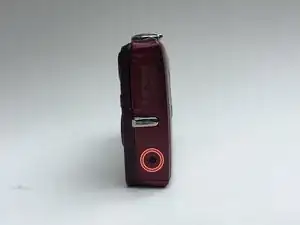

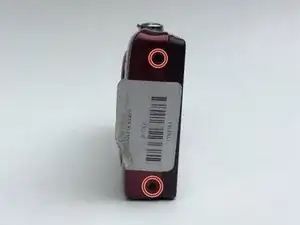

Температура крепления корпуса к передней и задней части камеры обеспечивается четырьмя винтами диаметром 0,1 мм по всему периметру камеры.
Должно быть четыре винта
Шаг 2

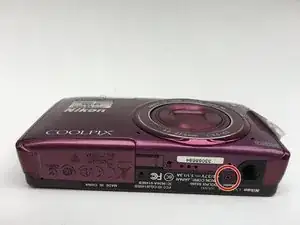

Используйте крестовую отвертку для удаления четырех винтов диаметром 0,1 мм, окружающих внешний край камеры.
Шаг 3

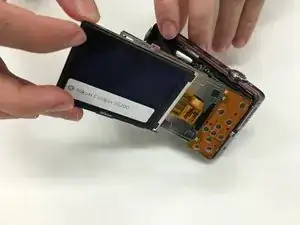

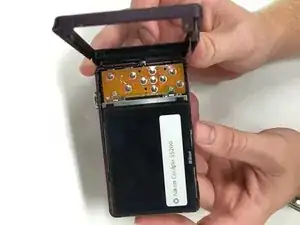

Осторожно снимите пластиковую заднюю крышку с LCD-экрана, отводя ее от компонента.
Шаг 4

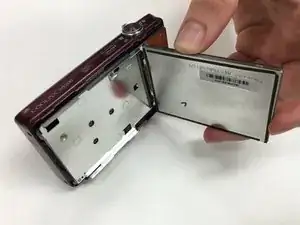

Аккуратно снимите LCD-экран с серебряной пластины, которая его удерживала, отводя его от внутренних компонентов.
Шаг 5

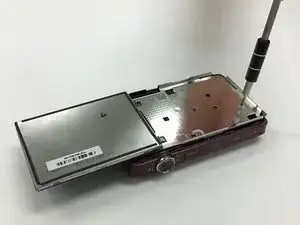

Удалите шесть назначенных винтов размером 0,1 мм с металлической пластины, используя крестовую отвертку размером PH00.
Шаг 6

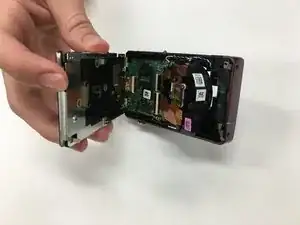

Поднимите металлическую пластину от внутренних компонентов камеры.
Шаг 7

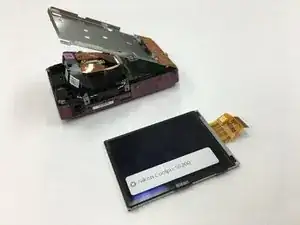

Осторожно извлеките LCD-экран, отводя его от камеры. Повторите эти шаги в обратном порядке для установки нового LCD-экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
