Замена объектива Nikon Coolpix S5300

Переверните камеру и найдите отсек для батареи.

Сдвиньте крышку отсека в направлении стрелки.

Нажмите на оранжевую кнопку освобождения, чтобы вынуть батарею.

Замените или вставьте батарею в соответствующие клеммы.

Снимите четыре винта 0,1 мм с нижней части камеры с помощью отвертки с крестообразным наконечником.

Используя ту же отвертку, снимите 2 винта с боковой стороны камеры.

Снимите 2 винта с другой стороны камеры.

Один из винтов находится под крышкой порта I/O.

Используйте пластиковую лопатку, чтобы аккуратно отделить крышку от камеры.

Проведите пластиковой лопаткой вокруг всех краев лицевой панели.

Осторожно снимите фиолетовую пластиковую крышку со стороны экрана.

Переверните камеру так, чтобы экран ЖК был перед вами.

Осторожно снимите переднюю оболочку, аккуратно поддев corners с помощью пластиковой лопатки, пока она не отойдет.

Будьте осторожны, следите за мелкими деталями внешней оболочки.

Осторожно снимите крышку верхних кнопок, потянув ее от основной камеры.

Снимите 2 винта с серебряной пластины.

Осторожно приподнимите экран и серебряную пластину от внутренних компонентов.

Не отделяйте пластину и экран от камеры.

Осторожно отодвиньте панель кнопок от серебряной пластины.

Для отключения л Ribbon-кабеля используйте наконечник пластиковой лопатки или ноготь, чтобы поднять маленькую защитную крышку.

Аккуратно извлеките л Ribbon-кабель, а затем снимите панель кнопок.

Убедитесь, что вы поднимаете защитную крышку с петлей, а не сам разъем.

Осторожно удалите экран от серебряной пластины.

Осторожно сложите экран, открыв защелку для Ribbon-кабеля.

Для отключения л Ribbon-кабеля используйте наконечник пластиковой лопатки или ноготь, чтобы поднять маленькую защитную крышку. Затем вы можете аккуратно извлечь л Ribbon-кабель.

Убедитесь, что вы поднимаете защитную крышку с петлей, а не сам разъем.

После отключения л Ribbon-кабеля удалите экран ЖК.

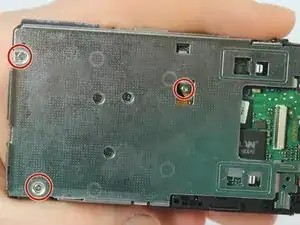

Используя отвертку с крестообразным наконечником, снимите три винта 0,1 мм с металлической пластины.

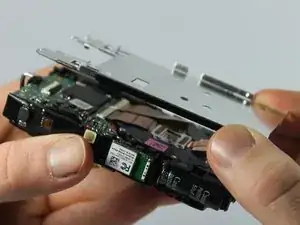

Осторожно снимите металлическую пластину с камеры.

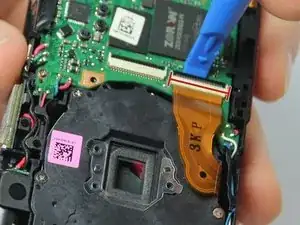

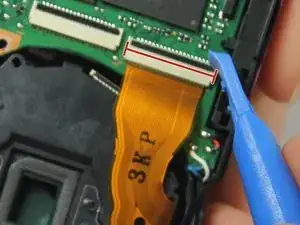

Используйте пластиковую лопатку или ноготь, чтобы осторожно поднять защитную крышку л Ribbon-кабеля.

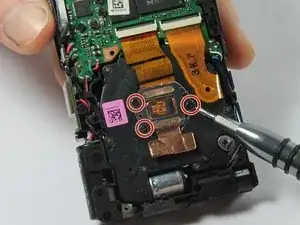

Используйте ту же отвертку, чтобы снять три винта 3 мм, которые были видны после снятия металлической пластины.

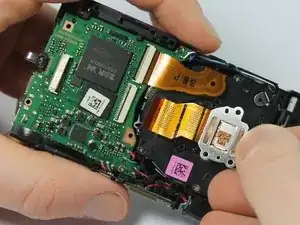

Осторожно потяните за л Ribbon-кабель, чтобы удалить матрицу изображения.

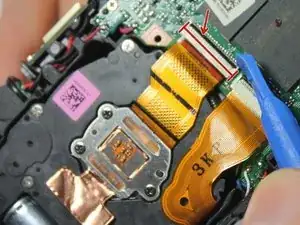

Чтобы отключить л Ribbon-кабель, используйте наконечник пластиковой лопатки или ноготь, чтобы поднять маленькую защитную крышку. Затем вы можете аккуратно извлечь л Ribbon-кабель.

Убедитесь, что вы поднимаете черную защитную крышку с петлей, а не сам разъем.

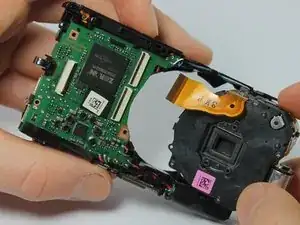

Осторожно толкните объектив к себе, пока он почти не выйдет из камеры.

Удалите блок объектива из камеры.
