Замена ЖК-экрана Nikon Coolpix AW130
Без ЖК-экрана вы не сможете просматривать ваши удачные отпускные фотографии. Если экран треснул, водонепроницаемые свойства камеры могут быть утрачены. Попадание воды внутрь корпуса может вызвать дополнительные проблемы.
Шаг 1
Большим и указательным пальцами откройте крышку отсека для карты/аккумулятора, нажав центральную кнопку диска и повернув весь диск влево.
При сборке обратно вы должны повернуть этот диск вправо до щелчка.
Шаг 2
Вы должны почувствовать, как дверца начинает ослабевать. Аккуратно оттяните крышку.
Шаг 3
Приподнимите желтую защёлку отсека для аккумулятора/зарядного устройства ногтем большого пальца.
Шаг 4
После нажатия на жёлтую защёлку аккумулятор должен ослабнуть.
Медленно извлеките аккумулятор полностью.
Шаг 5
Отверткой Torx T5 отвинтите все четыре винта длиной 4 мм.
Шаг 6
Отвёрткой Phillips #000 отвинтите один винт длиной 3 мм, находящийся внутри отсека для аккумулятора/зарядного устройства.
Шаг 7
Снимите верхнюю крышку (соединённую клеем) и отвинтите один винт Phillips.
Шаг 8
Отвинтите два винта Phillips с нижней крышки, аккуратно поднимите крышку и извлеките один винт Phillips, находящийся под ней.
Шаг 9

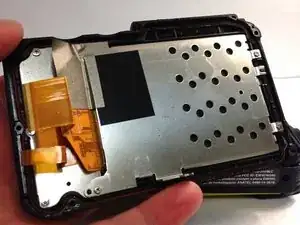

Осторожно снимите заднюю крышку с корпуса камеры.
Шаг 10

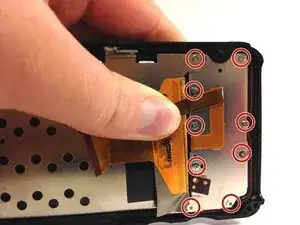

Отвёрткой Phillips #000 снимите все 11 винтов длиной 4 мм на крышке ЖК-экрана.

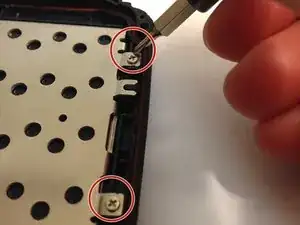

Два винта находятся справа.

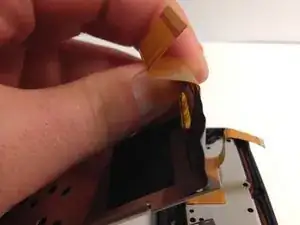

Оставшиеся винты скрыты за соединительной лентой слева.
Шаг 11

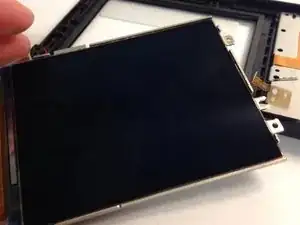

После снятия всех винтов извлеките ЖК-экран из пластмассовой рамки.
Шаг 12

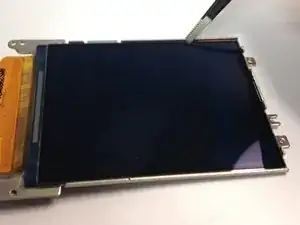

Пинцетом из набора прецизионных пинцетов осторожно отделите экран от металлической рамки.
Поскольку пинцет может разбить экран и привести к образованию осколков стекла, действуйте крайне осторожно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
