Замена монитора Nikon Coolpix A900

Разверните камеру так, чтобы она была вниз лицом, а объектив был обращён к вам.

Сдвиньте фиксатор отсека батареи влево, чтобы разблокировать его.

Крышка отсека батареи откроется автоматически.

Поднимите жёлтую защёлку вверх, чтобы извлечь батарею.

Чтобы вставить батарею обратно, вставьте её до срабатывания жёлтой защёлки.

На противоположной стороне отсека для батареи есть схема, помогающая правильно ориентировать батарею.

Разверните камеру вверх дном, объектив от вас.

Удалите два винта Phillips #00 длиной 3 мм с правой стороны.

Удалите два винта Phillips #00 длиной 3,4 мм с левой стороны.

Поставьте камеру на бок, объектив от вас.

Удалите винт Phillips #00 длиной 3,4 мм. Повторите на противоположной стороне камеры.

Установите камеру вертикально, объектив от вас.

Сдвиньте монитор вниз и удалите два винта длиной 4,4 мм.

Удалите два чёрных винта длиной 2,5 мм с кронштейна монитора.

Верните монитор в закрытое положение.

Аккуратно приоткройте заднюю крышку.

Возможно, потребуется инструменты для вскрытия, чтобы разъединить заднюю крышку.

Будьте осторожны при открытии задней крышки, чтобы не повредить ленточные разъёмы.

Положите камеру объективом вниз, поддерживая заднюю крышку.

Разблокируйте два ленточных кабеля, подняв пластмассовую защёлку на разъёме ленточного кабеля пальцем.

После отключения ленточных кабелей можно снять заднюю крышку.

Положите разобранную заднюю крышку экраном вниз.

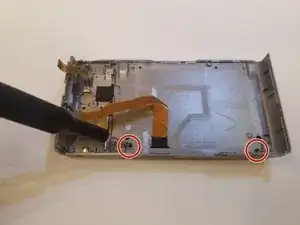

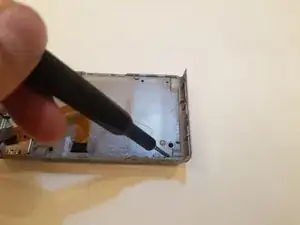

Удалите два чёрных винта Phillips #00 длиной 2,5 мм.

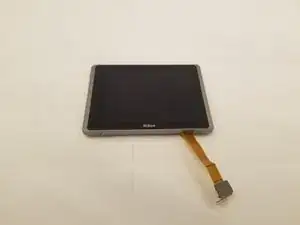

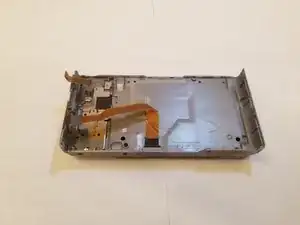

Отделите заднюю крышку от узла монитора.

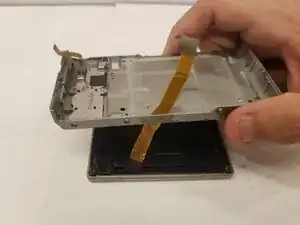

Убедитесь, что ленточный кабель не зацепился за заднюю крышку при её снятии.
