Замена блока вспышки Nikon Coolpix B700
В этом руководстве показано, как заменить узел вспышки в Nikon Coolpix B700, если лампа перестала работать.
Нам нужно разобрать камеру Nikon Coolpix B700, начав с задней рамки, затем открыть корпус и вынуть внутренние детали. После этого вы увидите блок вспышки изнутри и сможете легко его заменить. Перед началом работ по узлу вспышки обязательно выньте аккумулятор.
Старый модуль вспышки можно утилизировать — см. https://www.epa.gov/recycle/electronics-...
Шаг 1
Используйте крестовую отвертку, чтобы снять два винта 5,5 мм на левой стороне камеры.
Шаг 2
С помощью крестовой отвертки отвинтите семь винтов 5,5 мм с нижней части камеры.
Шаг 3
Используйте крестовую отвертку, чтобы снять два винта 5,5 мм на правой стороне камеры.
Откройте заглушку HDMI, чтобы снять винт 5,5 мм.
Не забудьте вернуть скрытый винт под заглушкой HDMI при сборке.
Шаг 4
Используйте крестовую отвертку, чтобы снять два винта 5,5 мм под ЖК-панелью.
Шаг 5
Откройте узел вспышки и вставьте лопатку в паз под блоком вспышки, затем поверните.
При повороте подденьте корпус, чтобы разделить камеру пополам.
Шаг 6
Будьте осторожны, чтобы не повредить ленточные кабели, соединяющие половины корпуса.
Шаг 7
Подведите инструмент под чёрный защёлк и аккуратно приподнимите, пока защёлка не отщёлкнется вверх.
Осторожно оттяните ленточный кабель от защёлки.
Будьте осторожны при извлечении ленточных кабелей — они хрупкие.
Шаг 8
Используйте крестовую отвертку, чтобы снять оставшиеся пять винтов 5,55 мм.
Снимите один винт 6 мм.
Шаг 9
Подведите лопатку под защёлку и аккуратно приподнимите, чтобы извлечь ленточный кабель.
Шаг 10
Отодвиньте ленточный кабель в сторону, чтобы открыть доступ к скрытому винту.
Шаг 11
Аккуратно приподнимите узел кнопок, чтобы получить доступ и снять винт 4 мм.
Шаг 12

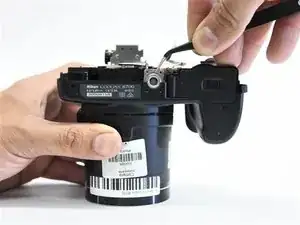

Сверху камеры отвинтите винт 6 мм.
Шаг 13
С помощью лопатки аккуратно подденьте белую ленту, удерживающую скобу.
Тем же инструментом снимите приклеенный ленточный кабель.
Шаг 14

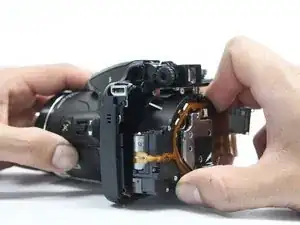

Аккуратно приподнимите узел кнопок и сдвиньте скобу наружу.
Шаг 15
Подденьте защёлку лопаткой и потяните кабель в сторону узла объектива.
Снова подставьте лопатку под ленточный кабель и поднимите строго вверх, чтобы отсоединить кабель.
Шаг 16
С помощью крестовой отвертки снимите четыре винта 6 мм, которые крепят корпус скобы.
Шаг 17
Снимите крепление штатива из его посадочного места.
Шаг 18

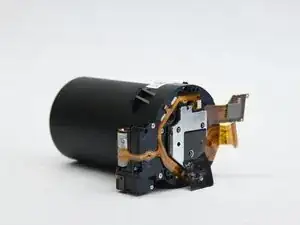

Теперь просто выдвиньте узел объектива из корпуса.
Шаг 19

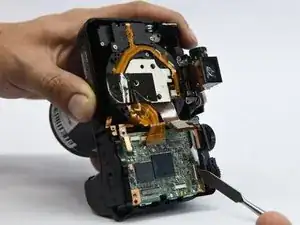

Используйте металлическую лопатку, чтобы открыть защёлку и снять ленточный кабель.
Шаг 20

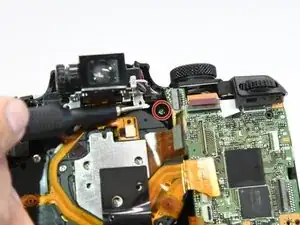

Используйте крестовую отвертку, чтобы снять один винт 6 мм.
Шаг 21

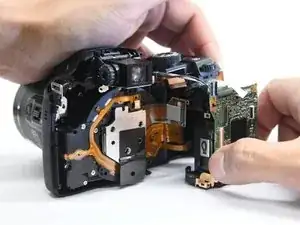

Осторожно приподнимите узел кнопок. Выньте плату из корпуса.
Шаг 22

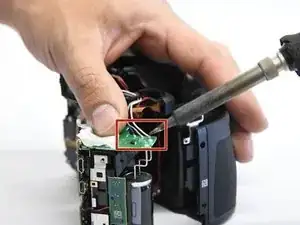

Разпаивайте черный, серый и белый провода от платы.
Плата маркирована цветами проводов.
Шаг 23

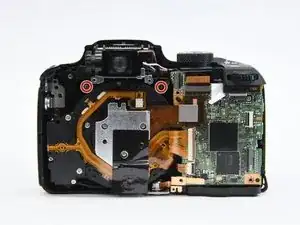

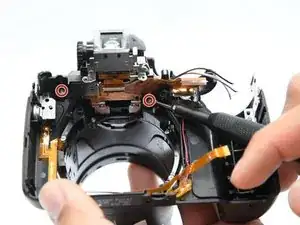

Крестовой отверткой снимите два винта 6 мм, которые крепят узел вспышки.
Шаг 24

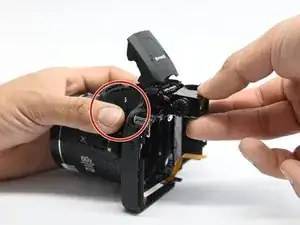

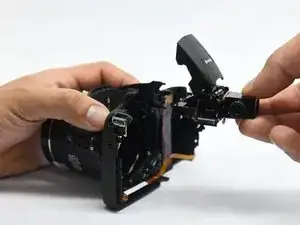

Нажав кнопку вспышки, выдвиньте блок вспышки из корпуса.
Кнопка вспышки может выпасть при извлечении блока.
При сборке вставляйте блок вспышки первым, затем подсоединяйте кнопку вспышки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
