Замена материнской платы Nikon Coolpix AW130

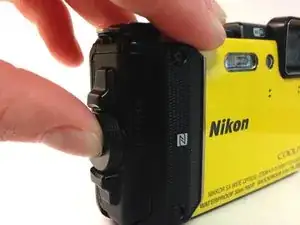

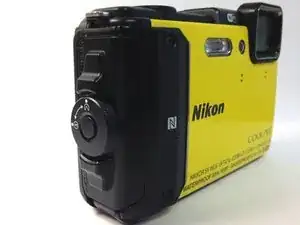

Большим и указательным пальцами откройте крышку отсека карты/аккумулятора: нажмите центральную кнопку диска и поверните весь диск влево.

При сборке поверните диск вправо до щелчка.

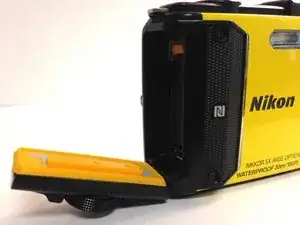

Вы почувствуете, как крышка начинает ослабевать. Аккуратно откройте лючок.

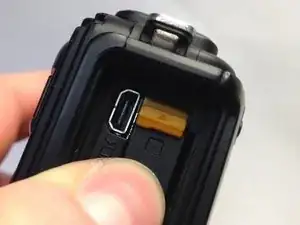

Поднимите желтую защёлку отсека аккумулятора/зарядного устройства ногтем большого пальца.

После нажатия желтой защёлки аккумулятор должен ослабнуть.

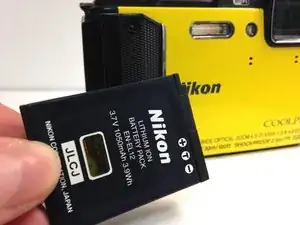

Медленно полностью выньте аккумулятор.

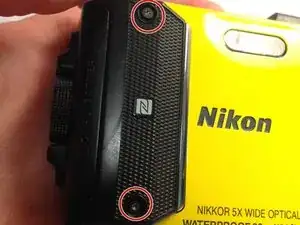

С помощью отвертки T4 Torx отвинтите 2 винта 4 мм, удерживающие пластину с маркировкой N.

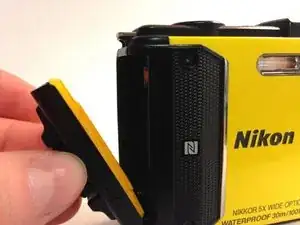

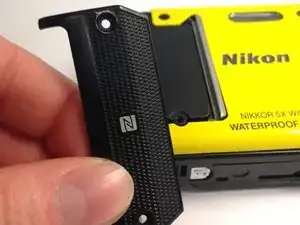

Аккуратно снимите пластину с передней панели.

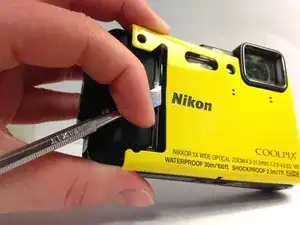

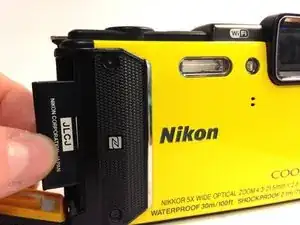

С помощью металлической лопатки подденьте цветную лицевую панель от корпуса камеры.

Избегайте изгиба или царапания передней панели.

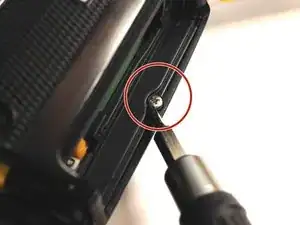

С помощью отвертки T5 Torx отвинтите все четыре винта длиной 4 мм.

С помощью крестовой отвертки Phillips #000 отверните один винт 3 мм, находящийся в отсеке аккумулятора/зарядного устройства.

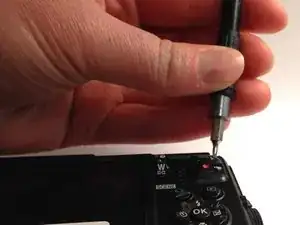

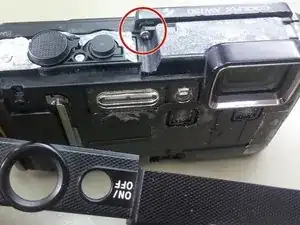

Снимите верхнюю крышку (крепится на клее) и отверните один крестовой винт.

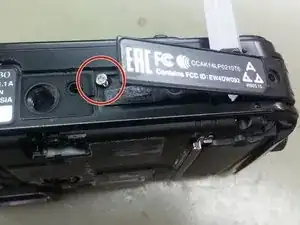

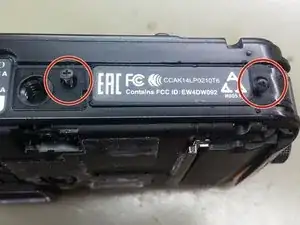

Отверните два крестовых винта с нижней крышки, слегка поднимите крышку и снимите один находящийся под ней крестовой винт.

Осторожно снимите заднюю крышку с корпуса камеры.

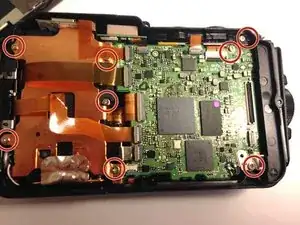

С помощью крестовой отвертки Phillips #000 отвинтите все 8 винтов длиной 4 мм, крепящих материнскую плату.

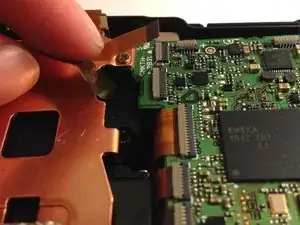

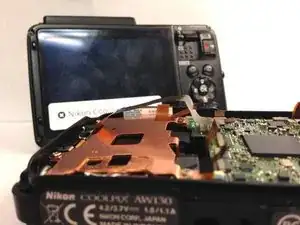

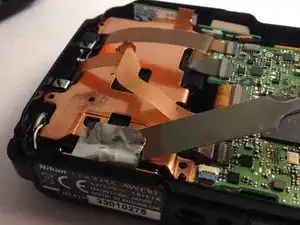

С помощью нейлоновой лопатки отогните металлическую пластину.

На фото показана металлическая лопатка, но следует использовать нейлоновую.

Не рвите золотистые ленточные шлейфы.

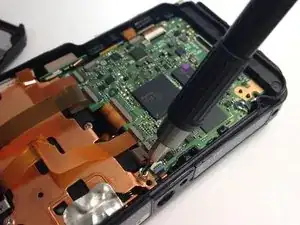

Аккуратно отсоедините ленточные соединители пальцами.

Хотя в разных руководствах рекомендуется использовать пластиковую или металлическую лопаточку для отсоединения шлейфов, такой инструмент может повредить разъёмы.

Аккуратно снимите чёрную деталь с левой стороны.

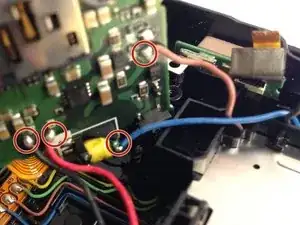

На оставшейся плате распаяйте отмеченные паяльные точки.

Паяльник может сильно нагреваться. За помощью по пайке обратитесь к руководству iFixit по теме Как паять и выпаивать соединения.

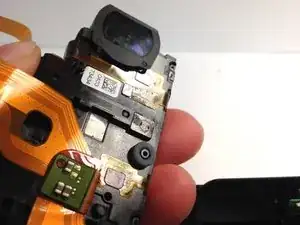

Переверните оставшуюся деталь, следя за тем, чтобы не порвать соединительные провода.

Выпаяйте в указанных местах.

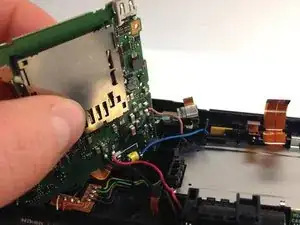

Извлеките материнскую плату из корпуса камеры.

Паяльник может сильно нагреваться.
