Замена внутренней металлической скобы Nikon Coolpix B700

Используйте крестовую отвертку, чтобы вывернуть два винта длиной 5,5 мм с левой стороны камеры.

Используйте крестовую отвертку, чтобы вывернуть семь винтов длиной 5,5 мм с нижней стороны камеры.

Используйте крестовую отвертку, чтобы вывернуть два винта длиной 5,5 мм с правой стороны камеры.

Откройте крышку разъёма HDMI и выверните винт длиной 5,5 мм.

Не забудьте установить на место скрытый винт под крышкой разъёма HDMI при сборке.

Используйте крестовую отвертку, чтобы вывернуть два винта длиной 5,5 мм под панелью ЖК-дисплея.

Откройте блок вспышки и вставьте лопатку в паз под блоком вспышки, затем поверните.

Пока поворачиваете, аккуратно разъедините корпус, чтобы разделить камеру на две половины.

Осторожно обращайтесь с гибкими кабелями, соединяющими половины корпуса, чтобы не повредить их.

Поместите инструмент для вскрытия под чёрный фиксатор. Поднимите его аккуратно, пока фиксатор не откроется.

Аккуратно отсоедините гибкий кабель от фиксатора.

Будьте предельно аккуратны при извлечении и отсоединении гибких кабелей, поскольку они хрупкие.

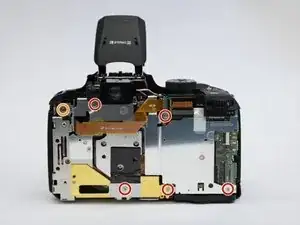

Используйте крестовую отвертку, чтобы вывернуть оставшиеся пять винтов длиной 5,55 мм.

Выверните один винт длиной 6 мм.

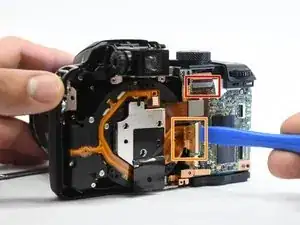

Вставьте инструмент для вскрытия под фиксатор и аккуратно поднимите его, чтобы отсоединить гибкий кабель.

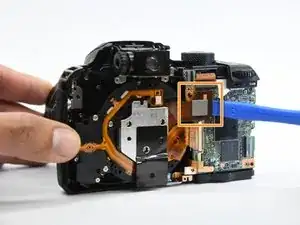

Отведите гибкий кабель в сторону, чтобы открыть доступ к скрытому винту.

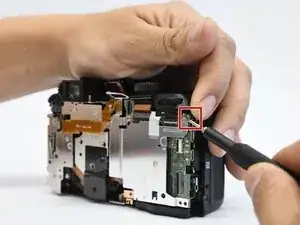

Аккуратно приподнимите блок кнопок, чтобы получить доступ к винту длиной 4 мм.

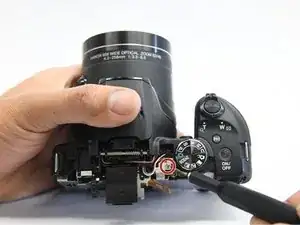

На верхней части камеры выверните винт длиной 6 мм.

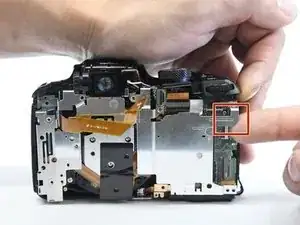

Аккуратно подденьте лопаткой белый фиксатор, удерживающий скобу, и снимите его.

Используйте тот же инструмент, чтобы удалить приклеенный гибкий кабель.

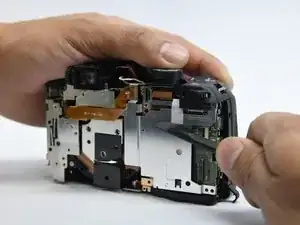

Аккуратно приподнимите блок кнопок, чтобы выдвинуть скобу.

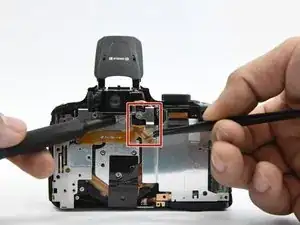

Аккуратно поднимите фиксатор с помощью инструмента для вскрытия и потяните кабель в сторону блока объектива.

Снова используйте инструмент для вскрытия: поместите его под гибкий кабель и потяните прямо вверх, чтобы отсоединить его.
