Замена задней крышки Nikon Coolpix A900
Это руководство покажет, как снять и установить заднюю крышку Nikon Coolpix A900.
Вам может потребоваться заменить заднюю крышку камеры, если она была уронена или на ней появилась трещина.
В большинстве случаев для доступа к другим компонентам, требующим замены, необходимо снять заднюю крышку.
Перед началом убедитесь, что у вас есть несколько контейнеров для мелких деталей, чтобы не потерять и не перепутать их.
Шаг 1

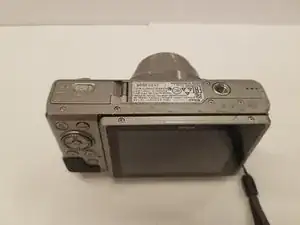

Разверните камеру вверх дном так, чтобы объектив был обращён к вам.
Шаг 2

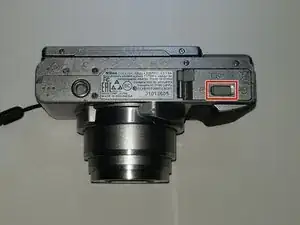

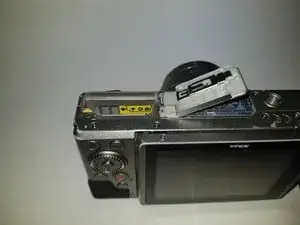

Сдвиньте замок отсека для батареи влево, чтобы разблокировать его.
Крышка отсека для батареи откроется автоматически.
Шаг 3

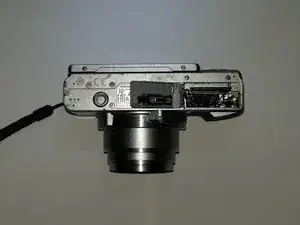

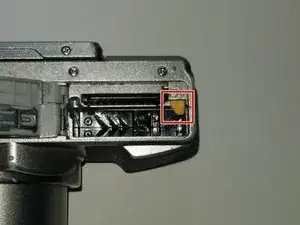

Сдвиньте жёлтую защёлку вверх, чтобы освободить батарею.
Чтобы вставить батарею обратно, вдвиньте её до тех пор, пока жёлтая защёлка не зафиксирует её на месте.
На противоположной стороне отсека для батареи есть схема, помогающая правильно ориентировать батарею.
Шаг 4

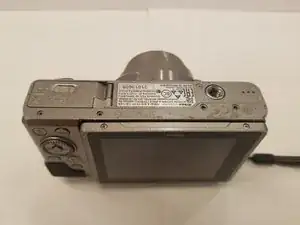

Разверните камеру вверх дном так, чтобы объектив был обращён от вас.

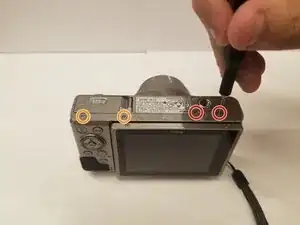

Выверните два винта Phillips #00 длиной 3 мм с правой стороны.
Выверните два винта Phillips #00 длиной 3,4 мм с левой стороны.
Шаг 5
Поверните камеру на бок так, чтобы объектив был обращён от вас.

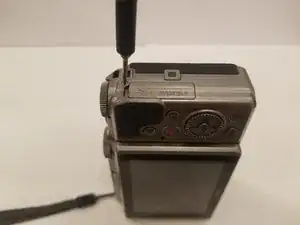

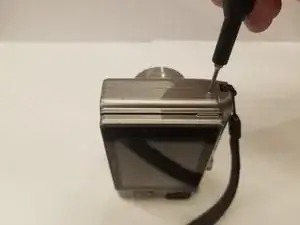

Выверните винт Phillips #00 длиной 3,4 мм. Повторите для противоположной стороны камеры.
Шаг 6
Поставьте камеру вертикально так, чтобы объектив был обращён от вас.

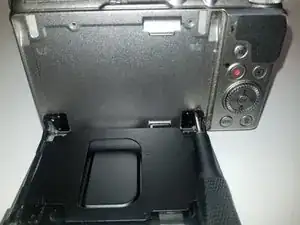

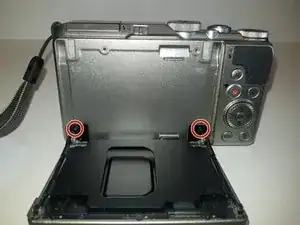

Опустите монитор вниз и выверните два винта длиной 4,4 мм.
Шаг 7

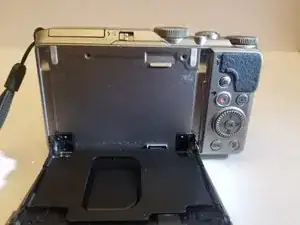

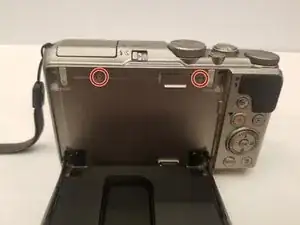

Снимите два чёрных винта длиной 2,5 мм с кронштейна монитора.
Шаг 8

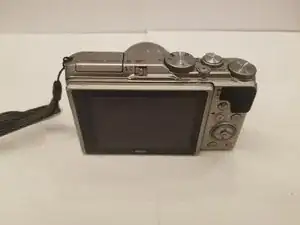

Верните монитор в закрытое положение.
Осторожно приоткройте заднюю крышку.
Возможно, потребуется использовать инструмент для открытия, чтобы разъединить заднюю крышку.
Будьте осторожны при открытии задней крышки, чтобы не повредить ленточные разъёмы.
Шаг 9

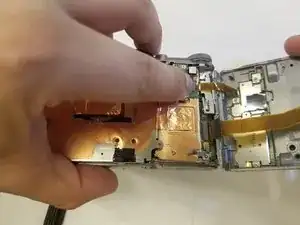

Положите камеру объективом вниз, поддерживая заднюю крышку.

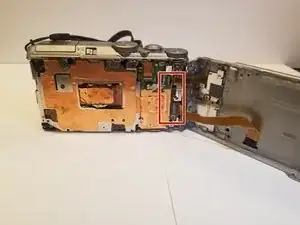

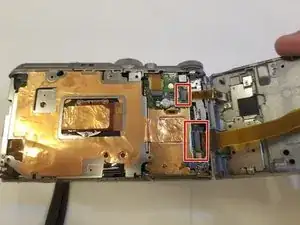

Разблокируйте два ленточных кабеля, подняв пластмассовый фиксатор на разъёме ленточного кабеля пальцем.

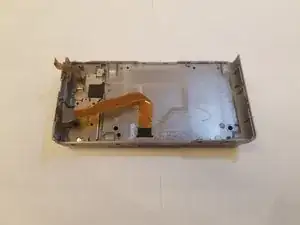

После отсоединения ленточных кабелей вы можете снять заднюю крышку.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
