Замена крышки I/O Nikon Coolpix A900

Разместите камеру верхней частью вниз, объектив направлен на вас.

Сдвиньте фиксатор отсека батареи влево, чтобы разблокировать его.

Крышка отсека батареи откроется автоматически.

Поднимите жёлтую защёлку вверх, чтобы освободить батарею.

Чтобы снова вставить батарею, сдвиньте её обратно до щелчка жёлтой защёлки.

На противоположной стороне отсека для батареи есть схематичное изображение, помогающее правильно ориентировать батарею.

Поверните камеру вверх тормашками, объектив направлен от вас.

Удалите два винта Phillips #00 длиной 3 мм с правой стороны.

Удалите два винта Phillips #00 длиной 3,4 мм с левой стороны.

Поверните камеру на бок, объектив направлен от вас.

Удалите винт Phillips #00 длиной 3,4 мм. Повторите с противоположной стороны камеры.

Установите камеру в вертикальное положение объективом от себя.

Опустите монитор и удалите два винта длиной 4,4 мм.

Удалите два чёрных винта длиной 2,5 мм с кронштейна монитора.

Верните монитор в закрытое положение.

Осторожно откройте заднюю крышку.

Возможно, потребуется использовать инструменты для вскрытия, чтобы разъединить заднюю крышку.

Будьте осторожны при открытии задней крышки, чтобы не повредить ленточные соединители.

Положите камеру объективом вниз, поддерживая заднюю крышку.

Разблокируйте два ленточных кабеля, подняв пластиковую защёлку на разъёме ленточного кабеля пальцем.

После отключения лент можно снять заднюю крышку.

Найдите крышку I/O на задней крышке.

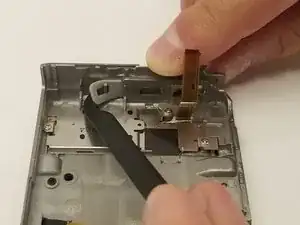

Со стороны внутренней части корпуса отстегните крышку I/O, приподняв её вверх.

Возможно, для снятия крышки не потребуется лопатка.

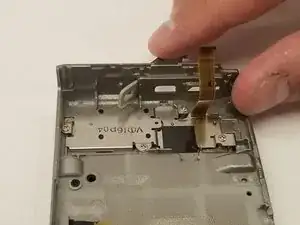

Снимите крышку I/O, аккуратно оттянув её от задней крышки.
