Замена системной платы Nikon Coolpix P4
Если ваша камера Nikon Coolpix P4 не включается после зарядки или замены аккумулятора, возможно, потребуется заменить системную плату. В этом руководстве описан процесс замены системной платы в камере Nikon Coolpix P4.
Системная плата отвечает за связь между различными компонентами камеры и управляет всей работой устройства. Неисправная или повреждённая системная плата делает камеру неработоспособной.
Перед началом убедитесь, что у вас под рукой новая системная плата, выключите камеру, отключите её от зарядного устройства и извлеките аккумулятор.
Шаг 1
Переверните камеру вниз верхней частью (стороной с кнопками от себя)

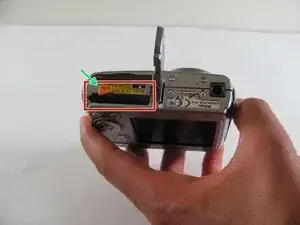

Найдите сторону с треугольным значком, на котором три линии — это крышка отсека батареи. Надавите и сдвиньте крышку в сторону, пока она не щёлкнет и не откроется.
Шаг 2
После щелчка крышку можно открыть, чтобы получить доступ к слотам для карты памяти и аккумулятора.
В большем слоте находится аккумулятор. Нажмите оранжевую защёлку в сторону от слота — это позволит извлечь старый аккумулятор, если он был вставлен.
После открытия слота вставьте новый аккумулятор.
Обязательно закройте оранжевую защёлку, чтобы надёжно зафиксировать аккумулятор!
Шаг 3

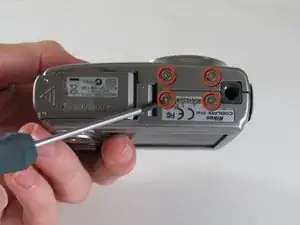

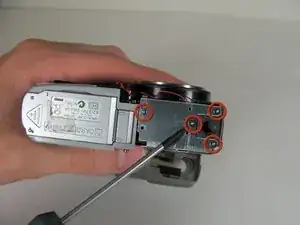

Выкрутите четыре винта длиной 2,2 мм, расположенные на нижней панели камеры.
Шаг 4

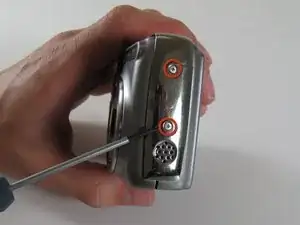

Выкрутите два винта длиной 2,9 мм с боковой панели.

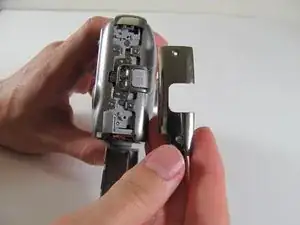

Снимите боковую панель.
Шаг 5

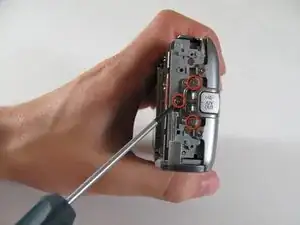

Выкрутите два винта длиной 5 мм с правой боковой панели.

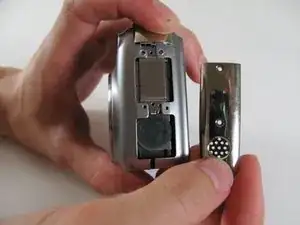

Снимите правую панель.
Выкрутите один винт длиной 2,1 мм, расположенный под панелью.
Шаг 6

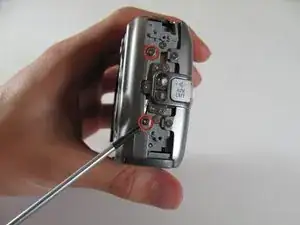

Выкрутите два винта длиной 4,8 мм, крепящие заднюю панель к корпусу с левой стороны.
Шаг 7

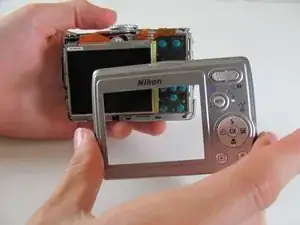

Аккуратно снимите заднюю крышку.
Шаг 8
Выкрутите три винта длиной 4,8 мм, крепящие разъём A/V выхода на левой стороне.
Снимите эту панель.
Шаг 9

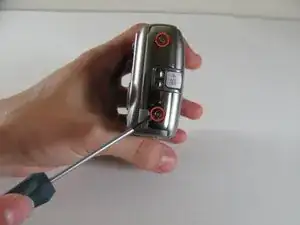

Выкрутите два винта длиной 4,6 мм, крепящих переднюю панель к корпусу с левой стороны.
Шаг 10

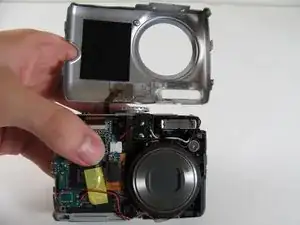

Откройте переднюю панель.
Опасность повреждения устройства. Панель всё ещё соединена с корпусом проводами. НЕ ПЫТАЙТЕСЬ ОТРЫВАТЬ ПОЛНОСТЬЮ.
Шаг 11

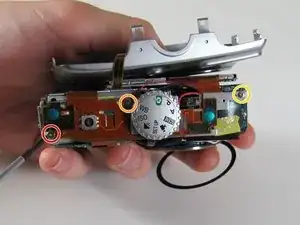

Выкрутите винт длиной 2,2 мм.
Выкрутите винт длиной 2,9 мм.
Выкрутите винт длиной 2,1 мм.
Шаг 12
Аккуратно вытяните оранжевый разъём ЖК-дисплея вверх и из разъёма.
Тяните строго вертикально, одновременно подталкивая чёрную защёлку вверх
Шаг 13
Выкрутите винт длиной 3,1 мм, расположенный под ЖК-дисплеем.
Шаг 14
Аккуратно извлеките штекер, соединяющий ЖК-дисплей с системной платой.
Шаг 15

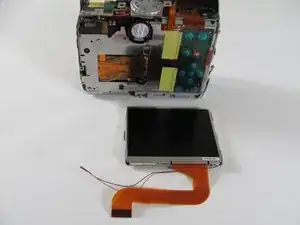

Извлеките ЖК-дисплей из корпуса камеры.
Шаг 16

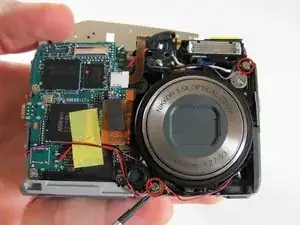

Выкрутите два винта с противоположных сторон вспышки.
Шаг 17

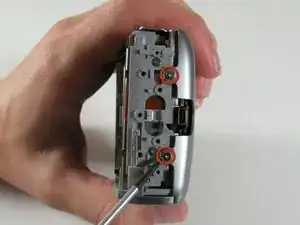

Выкрутите два винта длиной 2,9 мм с правой стороны камеры.
Шаг 18
Выкрутите четыре винта на нижней панели камеры.
Шаг 19

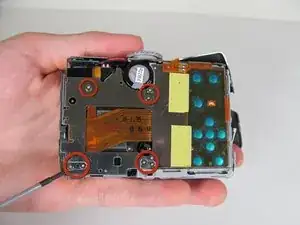

Выкрутите семь винтов длиной 2,8 мм с задней панели камеры.
Шаг 20

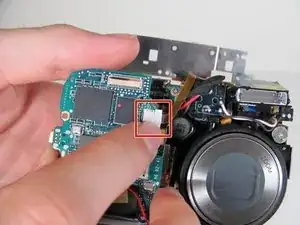

Отключите кабель, соединяющий объектив с левой стороной системной платы.
Крепко захватите основание кабеля и аккуратно вытяните его из разъёма.
Шаг 21

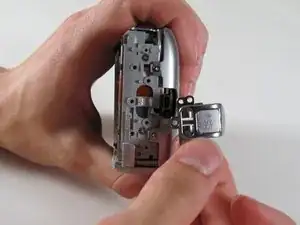

Снимите правую панель.
Шаг 22

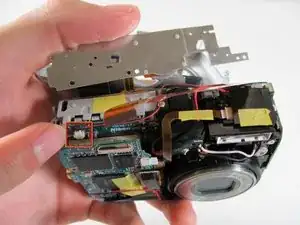

Выкрутите винт длиной 2,8 мм, расположенный в верхней части камеры.
Шаг 23
Выкрутите три винта длиной 2,8 мм, крепящих системную плату.
Отсоедините оранжевую панель с поролоном сверху.
Она должна выйти со щелчком.
Шаг 24

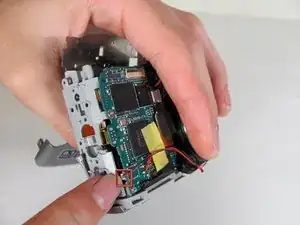

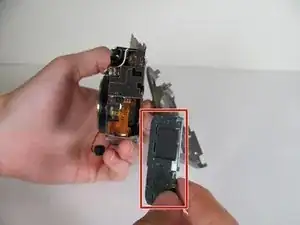

Извлеките системную плату, потянув её вверх и из разъёма.
Шаг 25

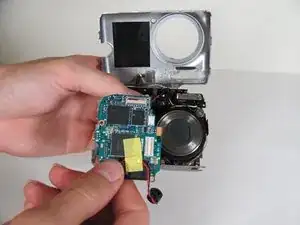

Аккуратно извлеките панель, соединяющую вспышку с системной платой, потянув разъём вправо и из разъёма.
Шаг 26
Полностью извлеките материнскую плату из корпуса камеры.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
