Замена объектива Nikon Coolpix A900

Разместите камеру так, чтобы она была перевёрнута вверх дном, объектив был направлен к вам.

Сдвиньте фиксатор крышки батарейного отсека влево, чтобы разблокировать его.

Крышка отсека для батареи откроется автоматически.

Поднимите жёлтую защёлку вверх, чтобы освободить батарею.

Чтобы вставить батарею обратно, сдвиньте её назад, пока жёлтая защёлка не зафиксирует её на месте.

На противоположной стороне отсека для батареи есть схема, помогающая правильно ориентировать батарею.

Разместите камеру вверх дном, объектив направлен от вас.

Удалите два винта Phillips #00 длиной 3 мм с правой стороны.

Удалите два винта Phillips #00 длиной 3,4 мм с левой стороны.

Поверните камеру на бок, объектив направлен от вас.

Удалите винт Phillips #00 длиной 3,4 мм. Повторите с противоположной стороны камеры.

Поставьте камеру вертикально, объектив направлен от вас.

Опустите монитор и удалите два винта длиной 4,4 мм.

Удалите два чёрных винта длиной 2,5 мм с кронштейна монитора.

Верните монитор в закрытое положение.

Осторожно приоткройте заднюю крышку.

Вам могут понадобиться приспособления для вскрытия, чтобы помочь разъединить заднюю крышку.

Будьте осторожны при открытии задней крышки, чтобы не повредить ленточные разъёмы.

Положите камеру объективом вниз, поддерживая заднюю крышку.

Разблокируйте два ленточных кабеля, поднимая пластмассовую защёлку на разъёме ленточного кабеля пальцем.

После отключения ленточных кабелей вы сможете снять заднюю крышку.

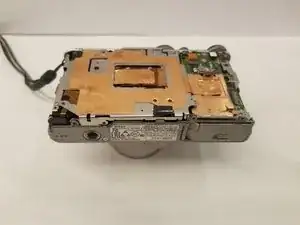

Поставьте камеру перед собой объективом вниз.

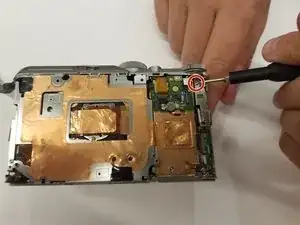

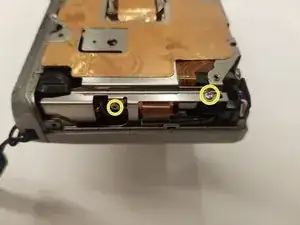

Вверху справа удалите винт Phillips #00 длиной 4,5 мм, удерживающий защиту разъёма.

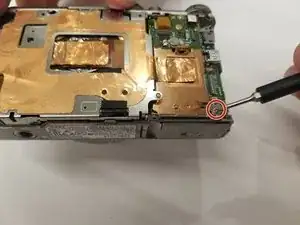

Удалите винт Phillips #00 длиной 4,5 мм, удерживающий кронштейн в правом нижнем углу.

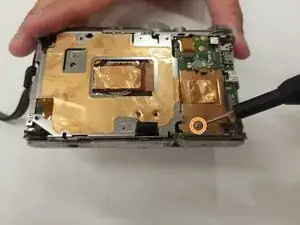

Удалите винт задней распорки Phillips #00 длиной 2,5 мм.

Подденьте ленточный разъём в верхнем правом углу камеры пальцем, чтобы отсоединить его.

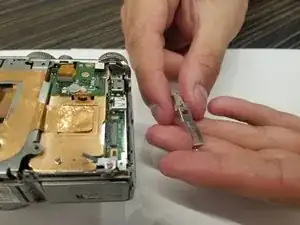

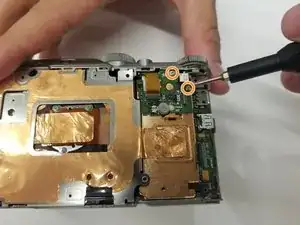

Удалите два винта Phillips #00 длиной 2,5 мм, удерживающие маленькую плату. Снимите маленькую плату.

Удалите оставшиеся два винта Phillips #00 длиной 4,5 мм с левой стороны распорки.

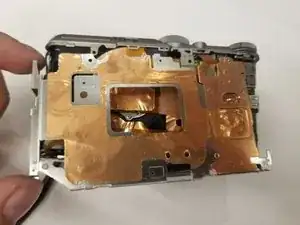

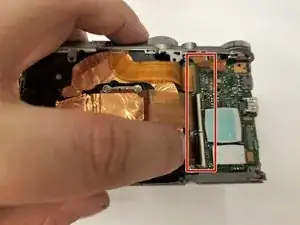

Осторожно поднимите заднюю распорку и снимите её с камеры.

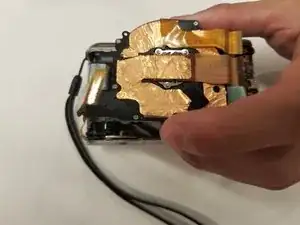

Отсоедините три ленточных разъёма, поддев их пальцем.

Убедитесь, что все ленточные кабели отсоединены перед продолжением работы.

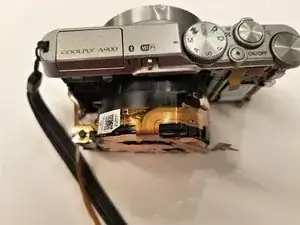

Осторожно извлеките объектив из корпуса камеры.

Возможно, потребуется аккуратно отжать защёлки, чтобы освободить объектив.

При сборке убедитесь, что ленточные кабели лежат ровно на объективе, чтобы они не зацепились.

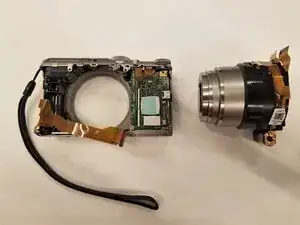

Отделите объектив от корпуса камеры.
