Замена блока кнопок Nikon Coolpix B700
Данное руководство описывает процесс замены блока кнопок затвора/диска выбора режима/кнопок. Этот блок подлежит замене, если одна или несколько кнопок работают некорректно. Перед тем как извлекать блок кнопок, необходимо снять заднюю накладку и кронштейн.
Шаг 1

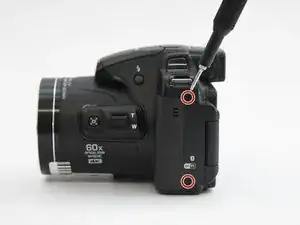

Используйте крестовую отвертку для удаления двух винтов длиной 5,5 мм с левой стороны камеры.
Шаг 2

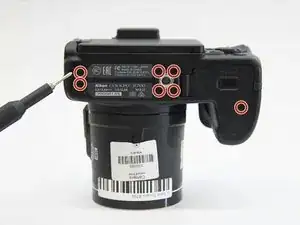

Используйте крестовую отвертку для удаления семи винтов длиной 5,5 мм с нижней стороны камеры.
Шаг 3

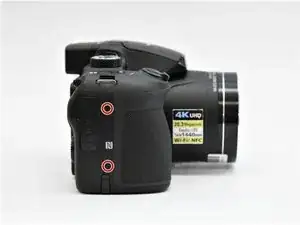

Используйте крестовую отвертку для удаления двух винтов длиной 5,5 мм с правой стороны камеры.

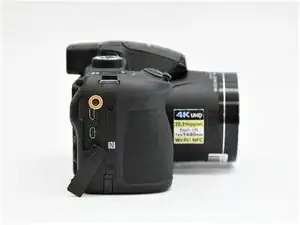

Откройте крышку разъёма HDMI и удалите один винт длиной 5,5 мм.
Не забудьте установить на место скрытый винт под крышкой HDMI при сборке.
Шаг 4

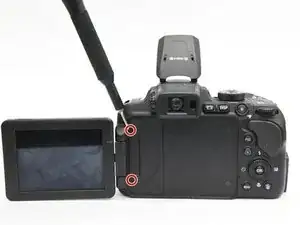

Используйте крестовую отвертку для удаления двух винтов длиной 5,5 мм под панелью ЖК-дисплея.
Шаг 5

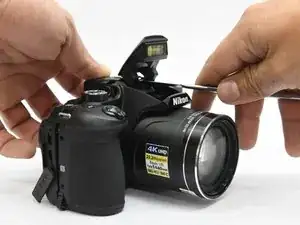

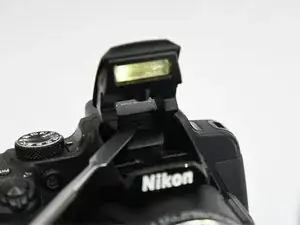

Откройте блок вспышки и вставьте лопатку в паз под блоком вспышки, затем проверните.
Во время проворачивания отжимайте корпус, чтобы разделить камеру на две половины.
Шаг 6

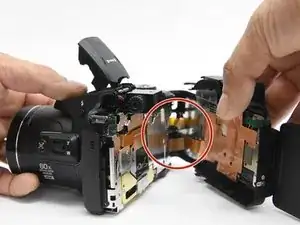

Следите, чтобы не повредить шлейфы, соединяющие половины корпуса.
Шаг 7

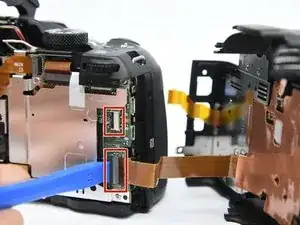

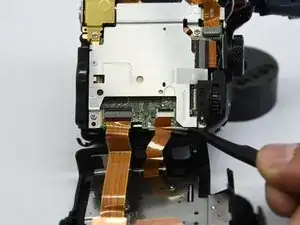

Поместите инструмент для отжима под черную защёлку. Осторожно поднимайте, пока защёлка не перевернётся вверх.
Осторожно вытяните шлейф из защёлки.
Действуйте аккуратно при извлечении и разъединении шлейфов, поскольку они хрупкие.
Шаг 8

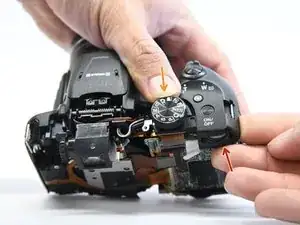

Поднимите угол под кнопкой питания вверх.
Одновременно нажмите на диск выбора назад.
Шаг 9

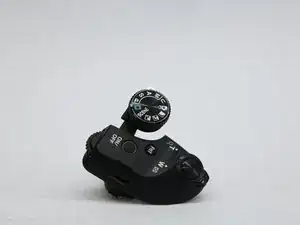

Это позволит извлечь весь блок из корпуса камеры.
Завершение
Чтобы собрать устройство обратно, выполните указанные шаги в обратном порядке.
