Замена крышки батарейного отсека камеры Nikon Coolpix AW130
Безопасная замена крышки батарейного отсека является необходимым шагом для защиты внутренних компонентов камеры. Полное завершение этого процесса также защищает водонепроницаемость устройства.
Шаг 1
При помощи большого и указательного пальца откройте крышку для карт/батарей, нажав на центральную кнопку колеса и повернув его влево.
При сборке необходимо повернуть это колесо вправо до щелчка.
Шаг 2
Вы должны почувствовать, как крышка начинает ослабевать. Аккуратно потяните за крышку, чтобы открыть её.
Шаг 3
Поднимите желтый язычок отсека для батарей/зарядного устройства при помощи ногтя большого пальца.
Шаг 4
После нажатия на желтый язычок батарея должна освободиться.
Медленно вытащите батарею полностью.
Шаг 5

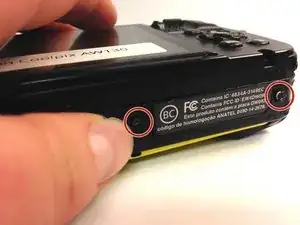

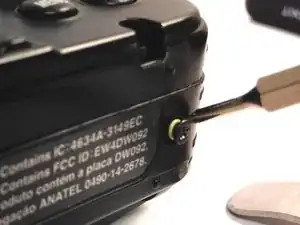

С помощью отвертки Phillips #00 открутите 2 винта длиной 4 мм на нижней стороне камеры.
Шаг 6
Используя металлическую лопатку, аккуратно подденьте пластиковую крышку.
Пластиковая крышка должна начать ослабевать. Полностью удалите её с корпуса камеры.
Шаг 7

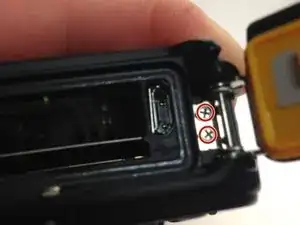

Откройте крышку батарейного отсека. Убедитесь, что пара винтов теперь открыта в районе петли.

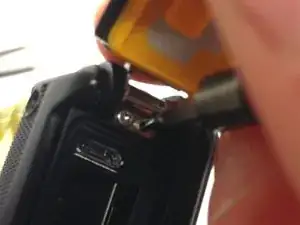

С помощью отвертки Phillips #00 открутите 2 винта длиной 4 мм.
Шаг 8

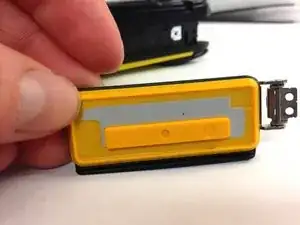

Оттяните крышку батарейного отсека от корпуса камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
