Замена ЖК-дисплея Samsung NX Mini

Поверните камеру так, чтобы панель кнопок и ЖК-дисплей были обращены к Вам.

Воспользуйтесь лопаткой или ногтем, чтобы открыть отсек батареи с правой стороны камеры.

Сдвиньте синюю дверцу влево, чтобы извлечь батарею, и удалите батарею.

На этом фото батарея не показана.

Используйте отвёртку Phillips №00, чтобы удалить 4-мм винт внутри отсека батареи.

Удалите 4-мм винт Phillips №00, скрытый в разъёме внешней вспышки.

Удалите четыре 5-мм винта Phillips №00 с блока объектива.

Снимите металлическое крепление объектива вручную или пинцетом.

Будьте осторожны, чтобы не касаться сенсора в центре блока объектива.

Используйте пинцет, чтобы удалить внутреннее металлическое кольцо.

Используйте отвёртку Phillips №00, чтобы удалить три 4-мм винта с нижней части корпуса.

Аккуратно потяните переднюю часть корпуса вверх, чтобы отделить её от камеры.

Корпус зафиксирован с помощью нескольких защёлок, при открытии которых может раздаться треск.

Аккуратно откиньте защитную крышку сенсора, чтобы открыть доступ к винту, крепящему её к шлейфу.

Используйте отвёртку Phillips №00, чтобы удалить 3-мм винт с защитной крышки сенсора.

Удалите металлическую защитную крышку контактов с помощью пинцета. Убедитесь, что удаляете её аккуратно, чтобы золотые контакты остались на своих местах.

Золотые контакты объектива под шлейфом ослабляются при удалении винта и защитной крышки контактов.

Удалите четыре 4-мм винта Phillips №00, фиксирующие крепление сенсора.

Удалите четыре 4-мм винта Phillips №00, крепящие отсек батареи к материнской плате.

Удалите отсек батареи.

Используйте лопатку, чтобы отключить шлейф, соединяющий сенсор изображения с материнской платой.

Аккуратно извлеките крепление сенсора из корпуса камеры.

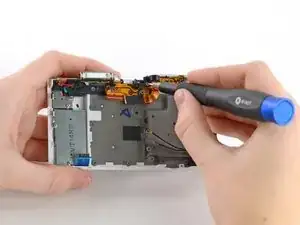

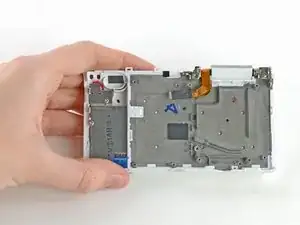

Используйте отвёртку Phillips №00, чтобы удалить два 5-мм винта, удерживающих блок вспышки в корпусе камеры.

Удалите блок вспышки, аккуратно потянув его вверх от корпуса.

Может понадобиться использовать лопатку, чтобы освободить защёлки, удерживающие блок на месте.

Не прикасайтесь к выводам конденсатора (большой чёрный цилиндр справа). Конденсаторы, которые не были разряжены, могут вызвать удар током. Узнайте, как разрядить конденсатор, здесь.

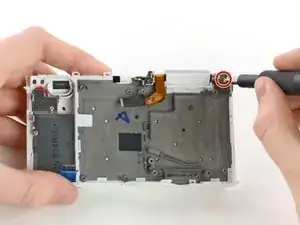

Удалите 5-мм винт Phillips №00 в верхнем правом углу блока ЖК-дисплея.

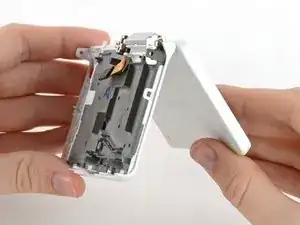

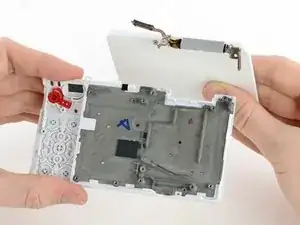

Наклоняя и покачивая ЖК-дисплей, извлеките его из корпуса.
