Замена экрана Samsung MV900F

Данное руководство демонстрирует восемь шагов по замене поворотного экрана на камере Samsung MV900F.

Шаг 1

Сдвиньте замок к центру камеры, в том направлении, в котором указывает стрелка.

Поднимите синий держатель батареи вверх в направлении стрелки.

Выньте батарею из слота для батареи.

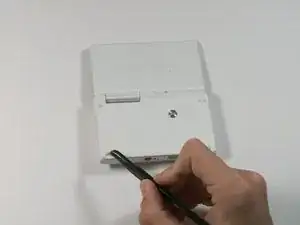

Используйте пинцет для удаления четырех резинок, закрывающих винты.

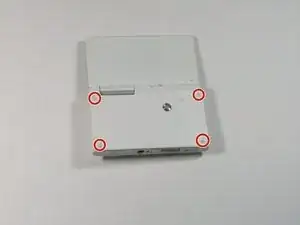

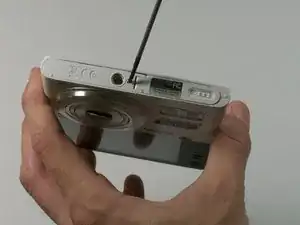

Удалите четыре винта Phillips 2.381 мм на задней стороне камеры и один винт Phillips 2.381 мм на нижней части камеры с помощью отвертки Phillips #00.

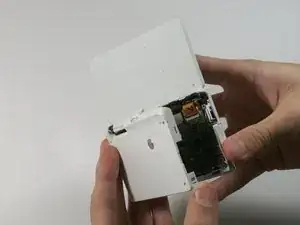

Удалите заднюю крышку, аккуратно потянув ее от камеры.

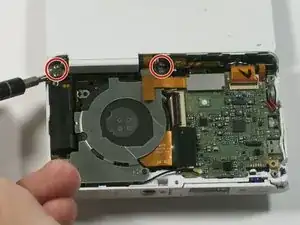

Используйте отвертку Phillips #00, чтобы удалить четыре винта 2.381 мм рядом с петлей экрана.

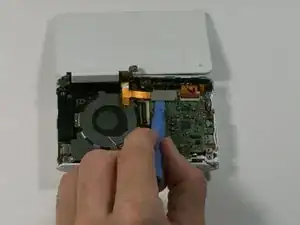

Используйте пластиковый инструмент для открытия, чтобы отключить разъем экрана от контроллера.

Удалите старый экран.

Для сборки устройства выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
