Пружина регулировочной ручки Samsung L100

Удалите шесть внешних винтов с корпуса камеры с помощью отвертки Phillips №0.

После удаления винтов нижняя часть задней половины внешнего корпуса должна ослабнуть от камеры.

Будьте осторожны, не потеряйте винты.

Откройте крышку отсека батареи, расположенную на нижней правой стороне камеры, и аккуратно извлеките батарею.

Просуньте ноготь или пластиковую лопатку в паз снизу вверх по правой стороне камеры.

Аккуратно сожмите верхний правый угол камеры и подденьте внешний корпус.

Если вы услышите треск — это нормально.

Продолжайте тянуть внешний корпус, и он снимется аккуратно.

Осторожно с конденсатором вспышки. Он хранит электрический заряд и может дать неприятный удар током.

Аккуратно снимите заднюю крышку, детали, находящиеся за задней частью корпуса, могут выпасть.

Удалите винты, фиксирующие плату.

После снятия винтов аккуратно извлеките плату.

Снимите переднюю крышку, она легко снимается.

При снятии передней крышки кнопки могут выпасть.

Поверните камеру лицевой стороной к себе.

Удалите два винта с платы с левой стороны от объектива.

Аккуратно приподнимите плату, пока она ещё подключена к камере.

Удалите все пять винтов, расположенных на верхней части камеры.

Аккуратно поднимите верхнюю часть платы.

Поднимите плату цепи вспышки с верхней части камеры.

Разверните плату цепи вспышки так, чтобы её нижняя часть была обращена к вам.

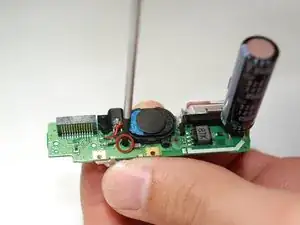

Удалите один винт, расположенный слева от объектива.

Возьмите плату цепи вспышки и переверните её.

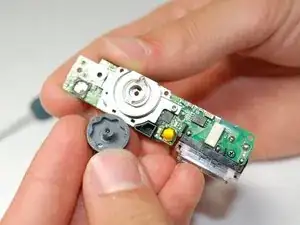

Снимите пластиковую регулировочную ручку.

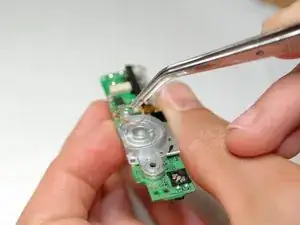

Убедитесь, что медная пружина осталась внутри паза.

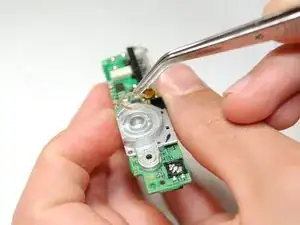

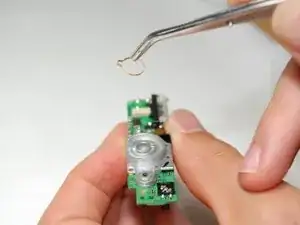

Извлеките и замените пружину регулировочной ручки пинцетом.
