Замена панели кнопок Samsung NX Mini

Разместите камеру так, чтобы панель кнопок и ЖК-экран были обращены к Вам.

Используйте лопатку или ноготь, чтобы открыть отсек для батареи на правой стороне камеры.

Сдвиньте синюю защёлку-вставку влево, чтобы освободить батарею, и извлеките батарею.

На этом фото батарея не показана.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт 4 мм внутри отсека для батареи.

Извлеките винт Phillips #00 длиной 4 мм, скрытый в отсеке внешней вспышки.

Снимите четыре винта Phillips #00 длиной 5 мм с узла объектива.

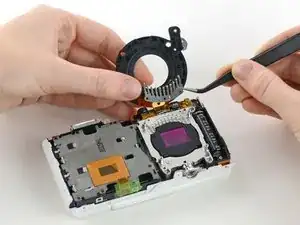

Снимите металлическое крепление объектива вручную или пинцетом.

Будьте осторожны, не прикасайтесь к сенсору в центре узла объектива.

Используйте пинцет, чтобы снять внутреннее металлическое кольцо.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта 4 мм внизу корпуса.

Медленно оттяните переднюю крышку корпуса руками от камеры.

Крышка закреплена несколькими защёлками, которые при отщёлкивании могут издавать хрустящий звук.

Осторожно откиньте крышку сенсора назад, чтобы открыть винт, крепящий крышку сенсора к ленточному кабелю.

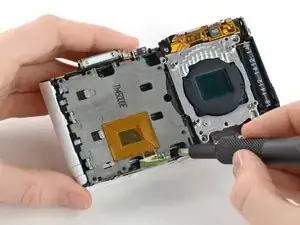

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт 3 мм из крышки сенсора.

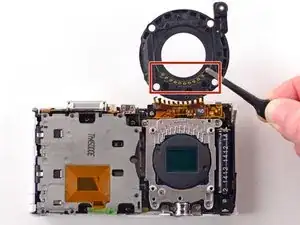

Используйте пинцет, чтобы снять металлическую крышку контакта. Снимайте крышку аккуратно, чтобы золотые контакты остались на месте.

Золотые контакты объектива под ленточным кабелем становятся подвижными, когда винт и крышка контакта удалены.

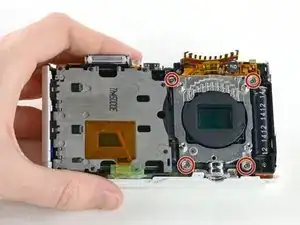

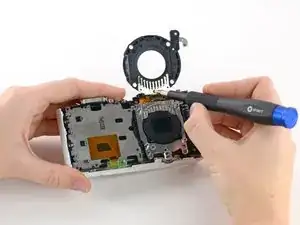

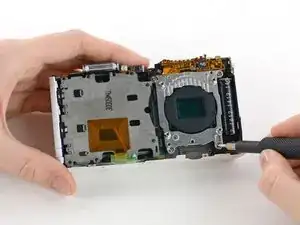

Снимите четыре винта Phillips #00 длиной 4 мм, удерживающие крепление сенсора на месте.

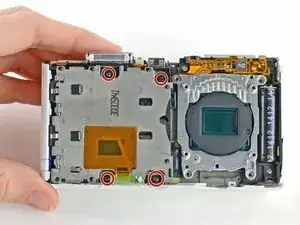

Снимите четыре винта Phillips #00 длиной 4 мм, закрепляющие отсек для батареи на материнской плате.

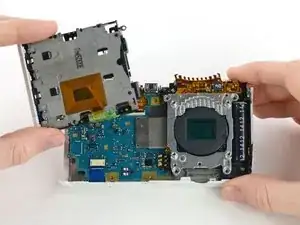

Снимите отсек для батареи.

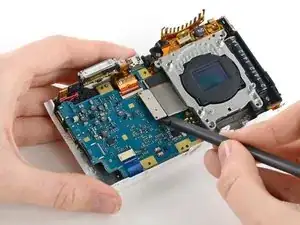

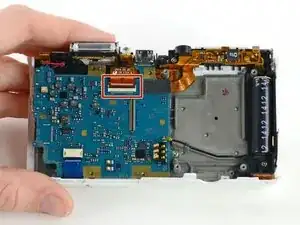

Используйте лопатку, чтобы отсоединить ленточный кабель, соединяющий матрицу изображения с материнской платой.

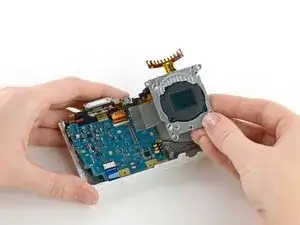

Осторожно снимите крепление сенсора с корпуса камеры.

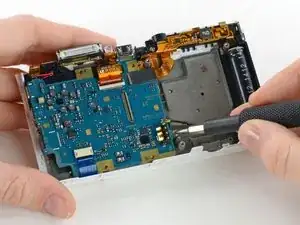

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт 3 мм, расположенный под антенной Wi‑Fi.

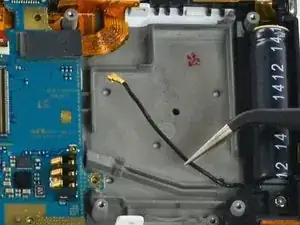

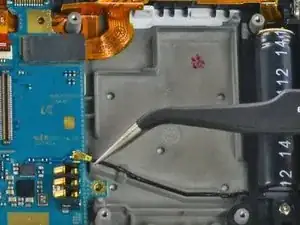

Используйте пинцет, чтобы отсоединить антенну Wi‑Fi от материнской платы.

Используйте лопатку, чтобы отсоединить ленточный кабель ЖК‑экрана, аккуратно поддев его прямо вверх от материнской платы.

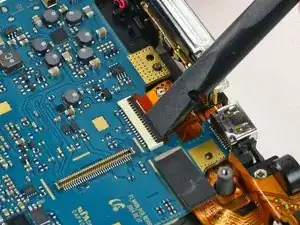

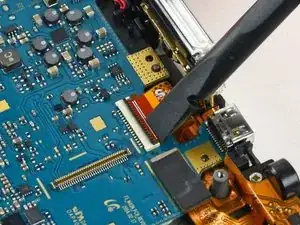

Используйте лопатку, чтобы разблокировать верхний ZIF‑коннектор, поднимая чёрную защёлку.

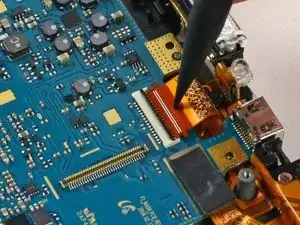

Вставьте заострённый конец лопатки в отверстие посередине ленточного кабеля.

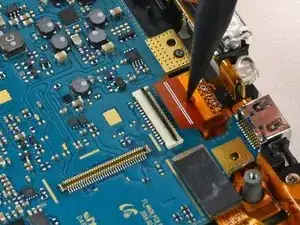

Осторожно потяните лопатку назад, чтобы вытащить ленточный кабель из его разъёма.

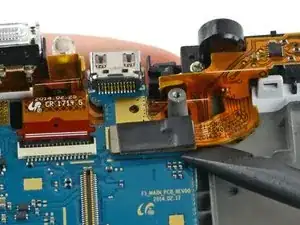

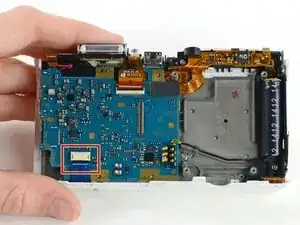

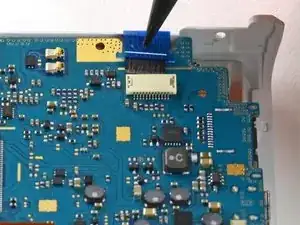

Отсоедините синий ленточный кабель от материнской платы.

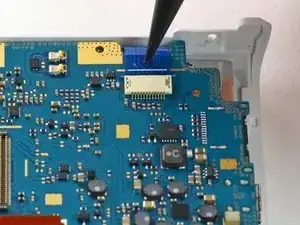

Вставьте заострённый конец лопатки в отверстие в верхней части ленты.

Осторожно вытяните ленту из разъёма.

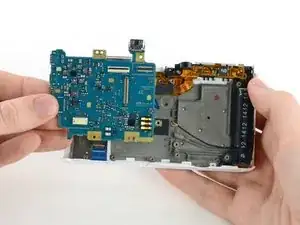

Снимите материнскую плату с камеры.

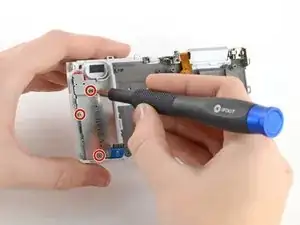

Снимите три винта Phillips #00 длиной 4 мм, закрепляющие панель кнопок на корпусе камеры.

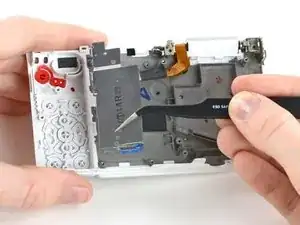

Используйте пинцет, чтобы приподнять крышку панели кнопок от корпуса.
