Замена сборки лампы-вспышки Samsung MV900F

Сдвиньте фиксатор в сторону середины камеры, в том же направлении, что и стрелка.

Поднимите синий держатель батареи в направлении стрелки.

Выньте аккумулятор из его отсека.

С помощью пинцета снимите четыре резиновые заглушки винтов.

Снимите четыре винта Phillips 2.381 мм на задней стороне камеры и один винт Phillips 2.381 мм на дне камеры, используя отвертку Phillips #00.

Снимите заднюю крышку, аккуратно оттянув её от корпуса камеры.

Используйте отвертку Phillips #00, чтобы удалить четыре винта 2.381 мм рядом с шарниром экрана.

С помощью пластиковой лопатки отключите разъём экрана от платы управления.

Снимите старый экран.

Удалите винт 2.381 мм с помощью отвертки Phillips #00.

Снимите серебряное металлическое защитное кольцо объектива с помощью пластиковой лопатки.

С помощью пинцета удалите чёрную электрическую ленту, закрывающую медный контакт к плате управления.

С лицевой стороны камеры протолкните объектив, выталкивая его через заднюю часть камеры.

Используйте пинцет, чтобы поднять черную фиксирующую планку на каждом из двух ZIF-разъёмов.

Извлеките сборку объектива из камеры.

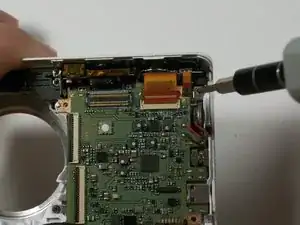

Удалите винт 2.381 мм, который закрепляет медный контакт на плате управления, используя отвертку Phillips #00.

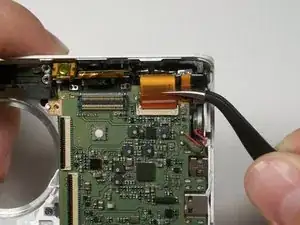

С помощью пинцета вытащите медный контакт из платы управления.

С помощью пластиковой лопатки приподнимите плату управления, чтобы можно было извлечь сборку лампы-вспышки.

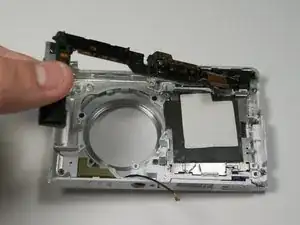

Начиная со стороны батареи, аккуратно потяните вверх, чтобы извлечь всю сборку лампы-вспышки.
