Замена видоискателя Samsung NX1

Поднимите резиновую накладку видоискателя вверх.

Отверткой Phillips #00 отвёрните один винт 6,4 мм в центре диска.

Снимите диск, поднимая его вверх пальцами.

Отверткой Phillips #00 отвёрните четыре винта 5,5 мм, окружающие видоискатель.

Поднимите пластиковую крышку видоискателя вверх пальцами.

Отверткой Phillips #00 отвёрните два винта 5,5 мм с правой стороны камеры выше отсека для SD-карты.

Отверткой Phillips #00 отвёрните один винт 5,5 мм слева, выше порта HDMI.

Отверткой Phillips #00 отвёрните пять винтов 5,5 мм снизу, рядом с отсеком батареи.

Отверткой Phillips #00 отвёрните один винт 3,8 мм снизу рукоятки, под отсеком батареи.

Используйте пластиковый инструмент для вскрытия, чтобы отделить заднюю крышку от передней.

Отжимайте заднюю крышку в следующем порядке: низ, правая сторона, левая сторона.

Пальцами отведите заднюю крышку от передней.

Не отделяйте заднюю крышку полностью, поскольку два кабеля соединяют эти компоненты.

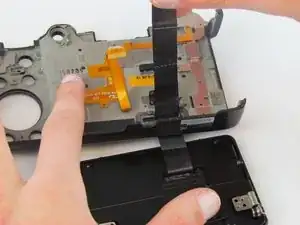

Пинцетом вытащите два ленточных кабеля горизонтально из их защёлок.

Отверткой Phillips #00 отвёрните семь винтов (три серебристых 3,5 мм и четыре чёрных 2,7 мм).

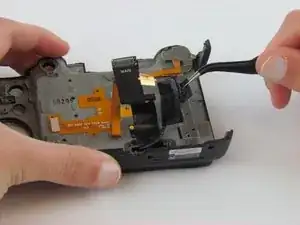

Пинцетом снимите приклеенный резиновый элемент.

Отверткой Phillips #00 отвёрните четыре чёрных винта 2,3 мм.

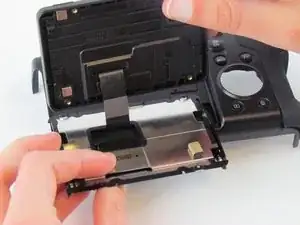

Пальцами отделите ЖК-экран от складывающегося механизма.

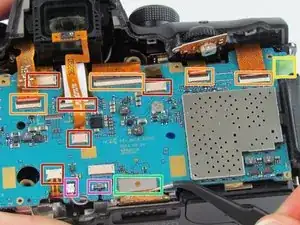

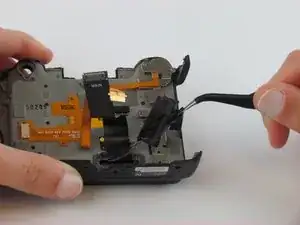

Пинцетом вытащите пять ленточных кабелей горизонтально из их защёлок.

Используйте лопатку или ноготь, чтобы перевернуть четыре маленьких фиксирующих язычка ZIF-разъёмов. Затем вытяните ленточный кабель, чтобы отключить его.

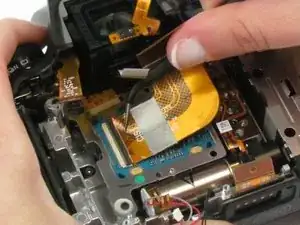

Снимите зелёную ленту ногтем. Затем с помощью лопатки отожмите коннектор антенного кабеля вертикально вверх от платы.

Пинцетом или лопаткой отожмите с каждой стороны плоский разъём. Затем поднимите коннектор вертикально вверх из его гнезда.

Пинцетом или пальцами потяните два двойных связанных кабеля вверх и от коннектора в том же направлении, в котором идут отдельные провода.

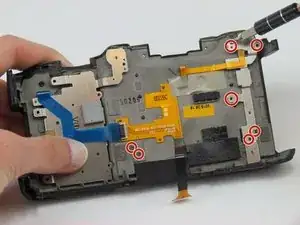

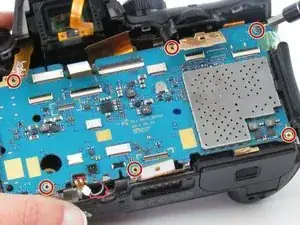

Отверткой Phillips #00 отвёрните шесть серебристых винтов 4,5 мм.

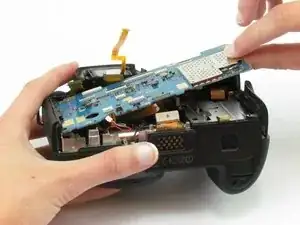

Лопаткой приподнимите материнскую плату, начиная с правой стороны и продвигаясь к левой.

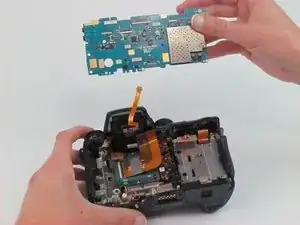

Пальцами полностью извлеките материнскую плату из камеры.

Пинцетом поднимите чёрный язычок на ZIF-разъёме.

Пинцетом вытяните большой оранжевый ленточный кабель из разъёма, чтобы лучше видеть винты под ним.

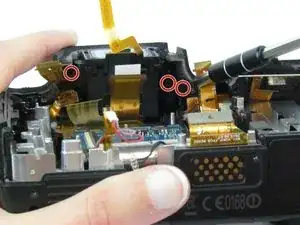

Отверткой Phillips #00 отвёрните три чёрных винта 3,8 мм под видоискателем.

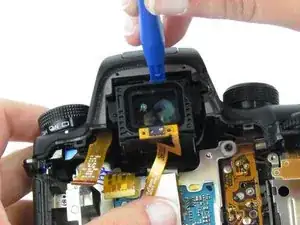

Лопаткой аккуратно сдвиньте куб видоискателя, начиная с верха куба и продвигая его к нижней части камеры.

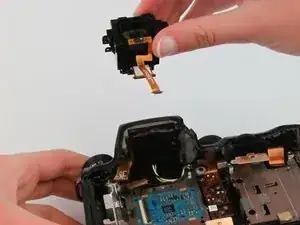

Пальцами поднимите куб видоискателя и извлеките его из камеры.
