Замена блока объектива Samsung MV900F

Сдвиньте фиксатор к центру камеры в том же направлении, что и стрелка.

Поднимите синий держатель батареи в направлении стрелки.

Выньте аккумулятор из отсека.

С помощью пинцета снимите четыре резиновые заглушки винтов.

Отверткой Phillips #00 отвинтите четыре винта Phillips 2,381 мм на задней стороне камеры и один винт Phillips 2,381 мм на дне камеры.

Снимите заднюю крышку, аккуратно потянув её с корпуса камеры.

Отверткой Phillips #00 отвинтите четыре винта 2,381 мм рядом с шарниром экрана.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъём экрана от платы управления.

Снимите старый экран.

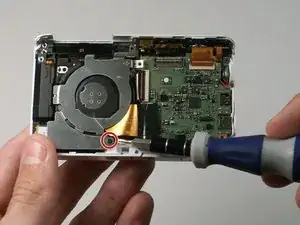

Отверткой Phillips #00 отвинтите винт 2,381 мм.

Используйте пластиковый инструмент для вскрытия, чтобы снять серебряную металлическую крышку объектива.

С помощью пинцета снимите черную электроизоляционную ленту, закрывающую медный разъём к плате управления.

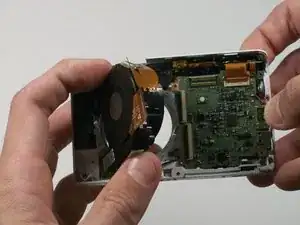

С лицевой стороны камеры вытолкните объектив обратно через заднюю часть корпуса.

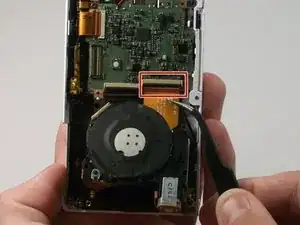

С помощью пинцета отожмите вверх чёрную фиксирующую планку на каждом из двух ZIF-разъёмов.

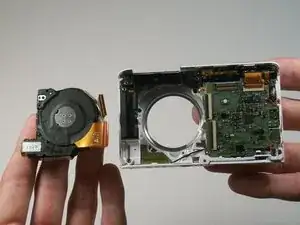

Снимите блок объектива с камеры.
