Разборка Samsung NX Mini

Разместите камеру так, чтобы панель с кнопками и ЖК-дисплей были обращены к Вам.

Используйте лопатку или ноготь, чтобы открыть отсек для аккумулятора на правой стороне камеры.

Сдвиньте синюю крышку влево, чтобы освободить аккумулятор, и извлеките аккумулятор.

На этой фотографии аккумулятор не показан.

Используйте крестовую отвертку Phillips #00, чтобы вынуть 4 мм винт внутри отсека для аккумулятора.

Удалите 4 мм винт Phillips #00, спрятанный в гнезде внешней вспышки.

Удалите четыре 5 мм винта Phillips #00 с узла объектива.

Снимите металлическое крепление объектива вручную или пинцетом.

Будьте осторожны, чтобы не прикасаться к датчику в центре узла объектива.

Используйте пинцет, чтобы снять внутреннее металлическое кольцо.

Используйте крестовую отвертку Phillips #00, чтобы вынуть три 4 мм винта с нижней части корпуса.

Медленно потяните переднюю крышку от корпуса камеры руками.

Крышка зафиксирована несколькими защелками, которые при отсоединении могут издавать хруст.

Осторожно откиньте защиту датчика, чтобы получить доступ к винту, крепящему защиту датчика к ленточному кабелю.

Используйте крестовую отвертку Phillips #00, чтобы вынуть 3 мм винт из защиты датчика.

Используйте пинцет, чтобы снять металлическую крышку контактов. Аккуратно снимайте крышку, чтобы золотые контакты не сместились.

Золотые контакты объектива под ленточным кабелем становятся подвижными, когда винт и крышка контактов удалены.

Удалите четыре 4 мм винта Phillips #00, которые удерживают крепление датчика.

Удалите четыре 4 мм винта Phillips #00, крепящие отсек аккумулятора к материнской плате.

Снимите отсек аккумулятора.

Используйте лопатку, чтобы отключить ленточный кабель, соединяющий датчик изображения с материнской платой.

Аккуратно извлеките крепление датчика из корпуса камеры.

Используйте крестовую отвертку Phillips #00, чтобы вынуть 3 мм винт, расположенный под антенной Wi‑Fi.

Используйте пинцет, чтобы отсоединить антенну Wi‑Fi от материнской платы.

Используйте лопатку, чтобы отсоединить ленточный кабель ЖК‑дисплея, поддев его прямо вверх от материнской платы.

Используйте лопатку, чтобы разблокировать верхний разъем ZIF, откинув черный язычок.

Вставьте заостренный конец лопатки в отверстие посередине ленточного кабеля.

Аккуратно потяните лопатку назад, чтобы вытащить ленточный кабель из разъема.

Отключите синий ленточный кабель от материнской платы.

Вставьте заостренный конец лопатки в отверстие в верхней части ленточного кабеля.

Аккуратно вытяните ленточный кабель из разъема.

Снимите материнскую плату с камеры.

Используйте крестовую отвертку Phillips #00, чтобы удалить два винта длиной 5 мм, фиксирующие блок вспышки к корпусу камеры.

Снимите блок вспышки, аккуратно оттянув его от корпуса.

Возможно, потребуется использовать лопатку, чтобы освободить некоторые защёлки, удерживающие блок на месте.

Избегайте касания выводов конденсатора (большой чёрный цилиндр справа). Конденсаторы, которые не были разряжены, могут вызвать электрический удар. Узнайте, как разрядить конденсатор, здесь.

Удалите три винта Phillips #00 длиной 4 мм, которыми панель кнопок прикреплена к корпусу камеры.

С помощью пинцета отведите крышку панели кнопок от корпуса.

Удалите винт Phillips #00 длиной 5 мм в верхнем правом углу блока ЖК-дисплея.

Наклоните и покачайте ЖК-дисплей, чтобы извлечь его из корпуса.

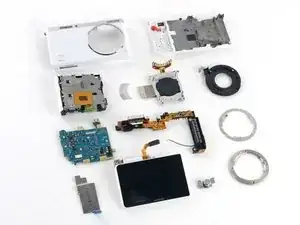

Вы разобрали Samsung NX Mini!

Конденсатор можно снять с блока вспышки методом выпаивания. Узнайте о техниках пайки здесь.
