Замена навигационных кнопок Samsung NX1

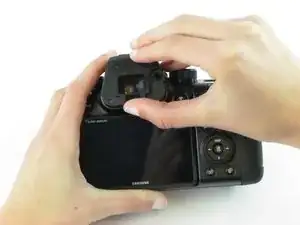

Сдвиньте резиновую накладку окуляра вверх.

Используйте отвёртку Phillips #00, чтобы выкрутить один винт длиной 6,4 мм в центре диска управления.

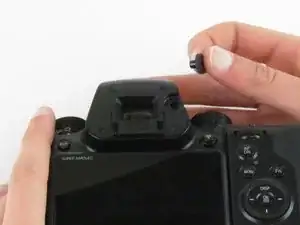

Снимите диск, потянув его вверх пальцами.

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 5,5 мм, расположенные вокруг окуляра.

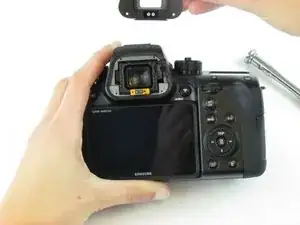

Поднимите пластиковую крышку окуляра вверх пальцами.

Используйте отвёртку Phillips #00, чтобы выкрутить два винта длиной 5,5 мм с правой стороны камеры, над портом карты SD.

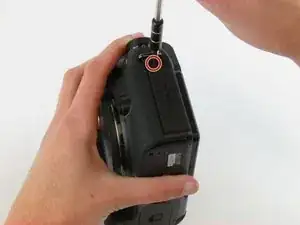

Используйте отвёртку Phillips #00, чтобы выкрутить один винт длиной 5,5 мм слева, над портом HDMI.

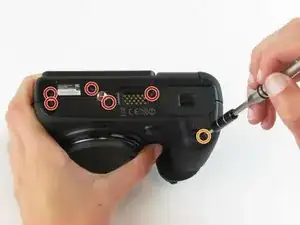

Используйте отвёртку Phillips #00, чтобы выкрутить пять винтов длиной 5,5 мм снизу, возле отсека батареи.

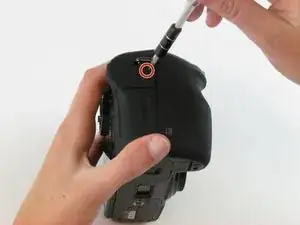

Используйте отвёртку Phillips #00, чтобы выкрутить один винт длиной 3,8 мм в нижней части ручки, под отсеком батареи.

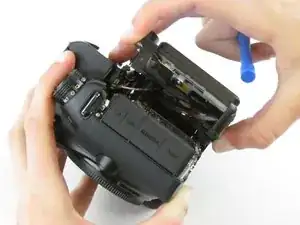

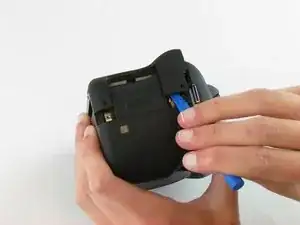

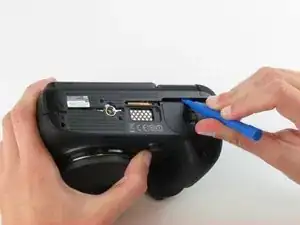

Используйте пластиковую раздвижную лопатку, чтобы отделить заднюю крышку от передней.

Отсоединяйте заднюю крышку в следующем порядке: снизу, справа, слева.

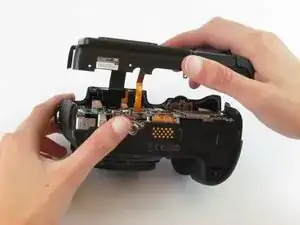

Потяните заднюю крышку вниз, чтобы отвести её от передней.

Не отделяйте полностью заднюю крышку от передней, поскольку кабели соединяют эти детали.

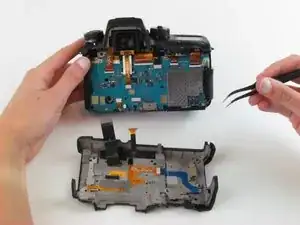

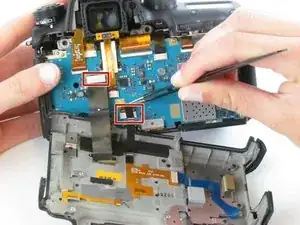

Используйте пинцет, чтобы вытащить два ленточных кабеля горизонтально из их разъёмов.

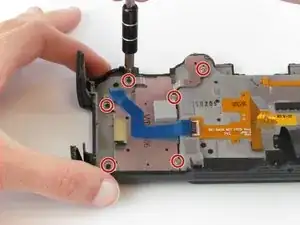

Используйте отвёртку Phillips #00, чтобы выкрутить шесть винтов (три серебристых винта длиной 3,5 мм и три чёрных винта длиной 4,2 мм).

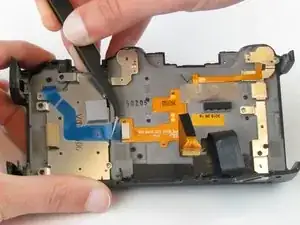

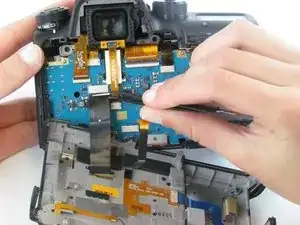

Используйте пинцет, чтобы вытащить синий ленточный кабель горизонтально из его разъёма.

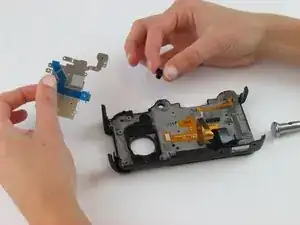

Пальцами снимите металлическую пластину вместе с синим ленточным кабелем и резиновыми кнопками, расположенными под ней.
