Замена задней панели Nikon Coolpix E5700

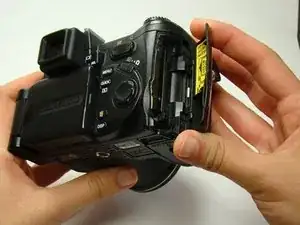

Используйте кончик пальца, чтобы сдвинуть язычок освобождения аккумулятора к символу аккумулятора на E5700.

Откройте отсек для аккумулятора.

Вытяните аккумулятор из E5700.

Возможно, потребуется немного покачать аккумулятор при вытаскивании, чтобы освободить его из кармана в корпусе.

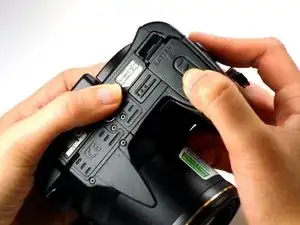

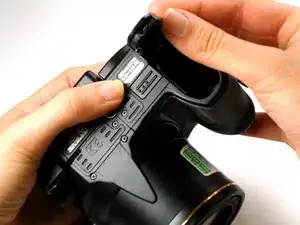

Переверните камеру так, чтобы видеть ее нижнюю часть.

Снимите два винта с крестообразной головкой, расположенные прямо под задним монитором.

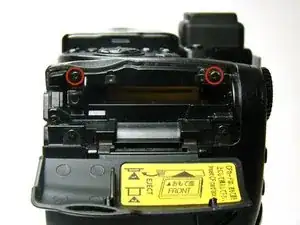

Поверните камеру к стороне с слотом для карты памяти и откройте отсек для CF-карты.

Удалите два верхних винта с крестообразной головкой, ближайшие к задней панели.

Переверните камеру на заднюю панель.

Уберите верхний винт с крестообразной головкой на задней панели.

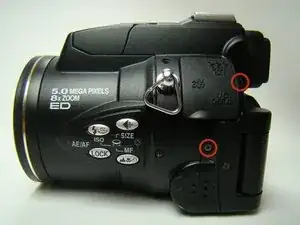

Переверните на последнюю сторону задней панели.

Удалите винт с крестообразной головкой под окуляром.

Удалите винт с крестообразной головкой, расположенный над динамиком.

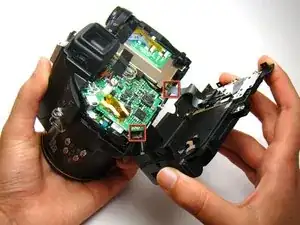

Осторожно начните снимать заднюю панель.

Внимание: Существует два пучка проводов, соединяющих заднюю панель с камерой. Убедитесь, что вы не тянете слишком сильно и не выдергиваете их.

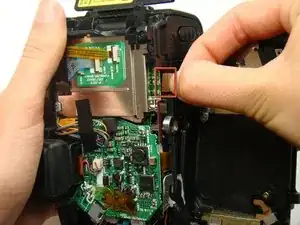

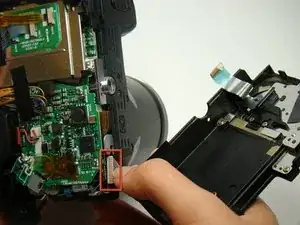

Теперь осторожно отключите два провода внизу панели.
