Замена динамика Nikon Coolpix E5700

Используя кончик пальца, сдвиньте фиксатор крышки отсека батареи в сторону значка батареи на фотоаппарате E5700.

Откройте крышку отсека батареи.

Извлеките батарею из фотоаппарата E5700.

Возможно, потребуется слегка пошевелить батарею при извлечении, чтобы освободить её из отсека.

Поверните фотоаппарат нижней стороной к себе.

Открутите два винта Phillips, расположенные непосредственно под задним дисплеем.

Поверните фотоаппарат на бок с разъёмом карты памяти и откройте отсек для карты CF.

Открутите два верхних винта Phillips, ближайших к задней панели.

Поверните фотоаппарат задней стороной к себе.

Открутите самый верхний винт Phillips на задней панели.

Поверните фотоаппарат на последнюю боковую сторону задней панели.

Открутите винт Phillips под окуляром.

Открутите винт Phillips, расположенный над динамиком.

Аккуратно начните снимать заднюю панель.

Внимание: две группы проводов соединяют заднюю панель с корпусом фотоаппарата. Убедитесь, что не применяете чрезмерных усилий, чтобы случайно не выдернуть их.

Теперь аккуратно отключите два провода, расположенных в нижней части панели.

Полностью снимите заднюю панель.

Поверните фотоаппарат на сторону без ручки.

Открутите винт Phillips, расположенный над петлёй для ремня.

Откройте разъём карты CF.

Открутите винт Phillips, расположенный в верхней части фотоаппарата.

Поверните фотоаппарат передней стороной к себе.

Поднимите уголок накладки ручки, ближайший к вспышке.

Открутите винт Phillips, находящийся под накладкой ручки.

Поднимите контейнер вспышки.

Открутите два винта Phillips, расположенные у основания этого блока.

Откройте отсек батареи.

Открутите винт Phillips, расположенный в нижней части отсека батареи.

Начните поднимать верхнюю крышку, отделяя её от остальной части фотоаппарата.

Будьте осторожны при выполнении этого действия, так как множество проводов соединяют верхнюю часть с фотоаппаратом. Чрезмерное усилие может привести к их повреждению.

Чтобы снять верхнюю панель, не снимая блок вспышки, необходимо удалить верхнюю крышку вспышки, открутив винт под лампой (см. изображение), затем аккуратно снять пластиковую верхнюю крышку. ВАЖНО: как можно скорее разрядите конденсатор (проводка вспышки теперь открыта и опасна).

Отключите оранжевый ленточный кабель с задней стороны фотоаппарата.

Отключите два синих ленточных кабеля с задней стороны фотоаппарата.

Открутите винты Phillips с обеих сторон крепления лампы вспышки.

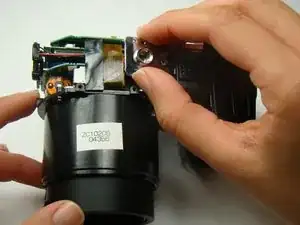

Поднимите верхнюю панель и отделите корпус лампы вспышки от остальной части верхней панели.

Примечание: отделить верхнюю панель от корпуса лампы вспышки будет непросто. Разместите руки, как показано на изображении, и нажмите вверх большим пальцем, удерживая корпус лампы вспышки неподвижно.

Отключите оранжевый ленточный кабель и остальные провода, затем аккуратно завершите снятие верхней панели.

Открутите все четыре винта, расположенные на нижней стороне фотоаппарата.

Открутите два винта Phillips, расположенные под крышкой отсека CF-карты.

Открутите два винта с левой стороны фотоаппарата.

Отключите синий и серый жгут проводов, расположенных в верхней части ручки.

Отключите синий ленточный провод, расположенный в левом нижнем углу фотоаппарата.

Медленно снимите переднюю крышку.

Убедитесь, что передняя крышка не прикреплена к чему-либо и не зацеплена при снятии за другие детали камеры.

Снимите два винта в нижней части камеры рядом с резьбовым отверстием для штатива.

Снимите серебристый штативный кронштейн, сдвинув его в сторону динамика.

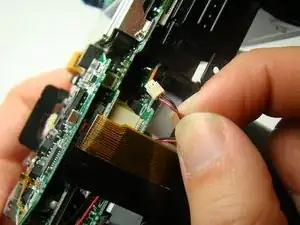

Отсоедините пару красного и чёрного проводов в нижней части камеры.

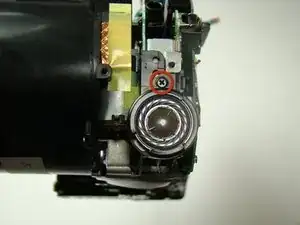

Снимите винт над динамиком.

Отделите пластиковую корпусную деталь динамика вместе с динамиком от остальной части камеры.
