Замена детали объектива Nikon Coolpix E5700

Используя кончик пальца, сдвиньте защёлку фиксирования батареи в направлении к символу батареи на E5700.

Откройте крышку отсека батареи.

Вытяните батарею из E5700.

Возможно, потребуется покачать батарею при вытягивании, чтобы освободить её из гнезда в корпусе.

Переверните камеру на нижнюю сторону.

Удалите два винта с крестообразным шлицем, расположенных непосредственно под задним монитором.

Поверните камеру на бок с слотом для карты памяти и откройте отсек для карт CF.

Удалите верхние два винта с крестообразным шлицем, ближе всего к задней панели.

Поверните камеру к задней панели.

Удалите верхний винт с крестообразным шлицем на задней панели.

Перейдите к последней стороне задней панели.

Удалите винт с крестообразным шлицем под видоискателем.

Удалите винт с крестообразным шлицем, расположенный над динамиком.

Аккуратно начните снимать заднюю панель.

Внимание: заднюю панель к камере подключены два пучка проводов. Не тяните слишком сильно, чтобы не вырвать их.

Теперь аккуратно отключите два провода в нижней части панели.

Завершите снятие задней панели.

Поверните камеру на сторону без рукояти.

Удалите винт с крестообразным шлицем, расположенный над креплением ремешка.

Откройте слот для карт CF.

Удалите винт с крестообразным шлицем в верхней части камеры.

Поверните камеру к передней части.

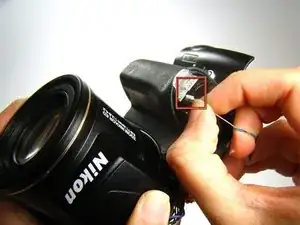

Поднимите угол накладки рукояти, ближайший к лампе вспышки.

Удалите винт с крестообразным шлицем под накладкой рукояти.

Поднимите корпус лампы вспышки.

Удалите два винта с крестообразным шлицем, расположенных у основания секции.

Откройте отсек батареи.

Удалите винт с крестообразным шлицем, расположенный в нижней части отсека батареи.

Начните поднимать верхнюю крышку от остальной части камеры.

Будьте осторожны: множество проводов соединяют верхнюю часть с камерой. Слишком сильное натяжение может вырвать эти провода.

Чтобы снять верхнюю панель, не снимая блок вспышки, удалите верхнюю крышку вспышки, вынув винт под лампой (см. изображение), затем аккуратно снимите пластиковую верхнюю крышку. ВАЖНО: как можно скорее разрядите конденсатор (провода вспышки теперь оголены и представляют опасность).

Отключите оранжевую ленточную шлейф-проводку с задней части камеры.

Отключите две синие ленточные шлейф-проводки с задней части камеры.

Удалите винты с крестообразным шлицем по обеим сторонам крепления лампы вспышки.

Поднимите верхнюю панель и оттяните корпус лампы вспышки от остальной части верхней панели.

Примечание: верхнюю панель будет трудно отделить от корпуса лампы вспышки. Поместите руки как показано на изображении и надавите большим пальцем вверх, удерживая корпус лампы вспышки неподвижно.

Отключите оранжевую ленточную шлейф-проводку и другие провода и аккуратно завершите снятие верхней панели.

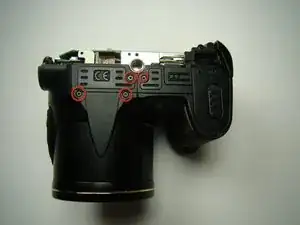

Удалите все четыре винта на нижней части камеры.

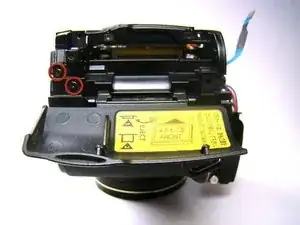

Удалите два винта с крестообразным шлицем, расположенных под крышкой слота CF.

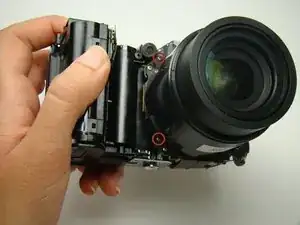

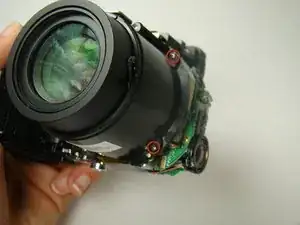

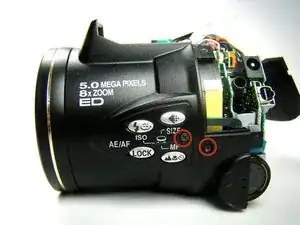

Удалите два винта на левой стороне камеры.

Отключите синий и серый пучок проводов в верхней части рукояти.

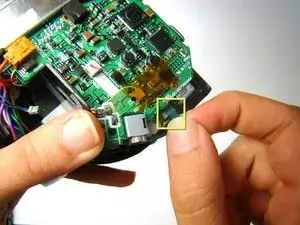

Отключите синюю ленточную шлейф-проводку, расположенную в нижней левой части камеры.

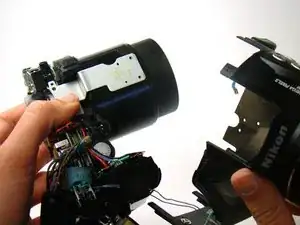

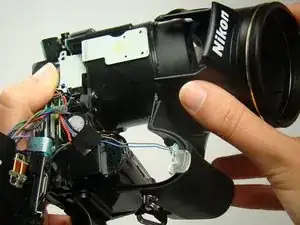

Медленно снимите переднюю крышку.

Убедитесь, что передняя крышка ни к чему не прикреплена и ничем не зацеплена при отводе её от остальной части камеры.

Удалите четыре чёрных винта в углах корпуса объектива.

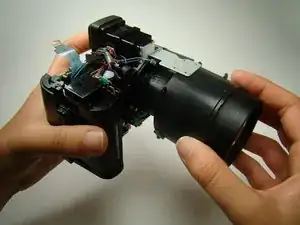

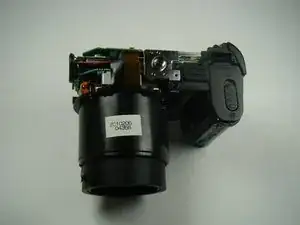

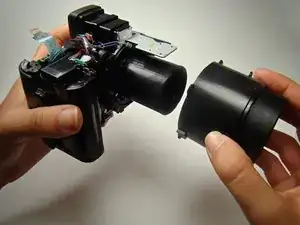

Снимите корпус объектива и сам объектив.
