Замена заднего ЖК-экрана Nikon Coolpix E5700

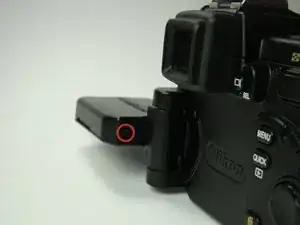

Используйте кончик пальца, чтобы сдвинуть зажим для извлечения батареи в сторону символа батареи на E5700.

Откройте отсек для батареи.

Выньте батарею из E5700.

Возможно, потребуется немного покачать батарею, чтобы освободить ее из кармана в корпусе.

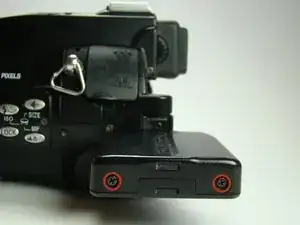

Снимите два винта с крестообразной головкой (3.4 мм), расположенные на левой стороне экрана.

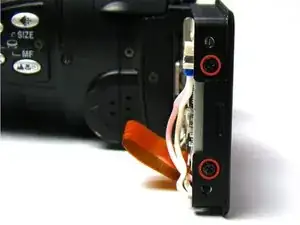

Снимите два винта с крестообразной головкой (3.4 мм), расположенные на правой стороне экрана.

Снимите заднюю пластиковую крышку монитора.

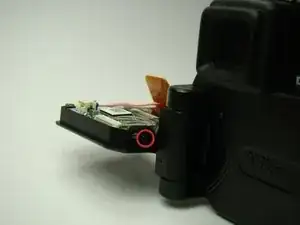

Снимите винт с крестообразной головкой на верхней правой стороне экрана.

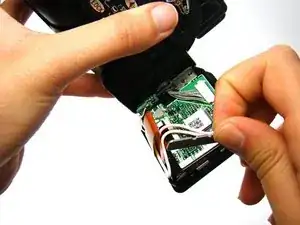

Осторожно отсоедините серый жгут проводов в белом корпусе.

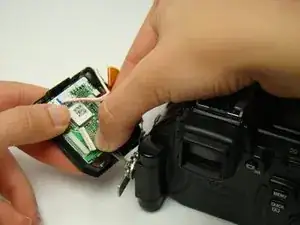

Осторожно отсоедините маленькие розовые провода в сером корпусе.

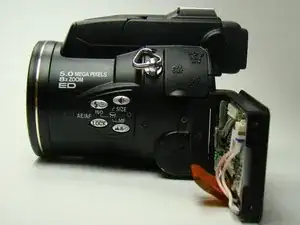

Удалите два винта с крестообразной головкой с левой стороны экрана.

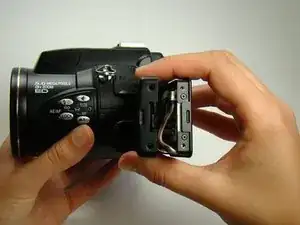

Снимите металлическую планку с левой стороны экрана.

Извлеките экран из переднего пластикового корпуса.
