Замена объектива Nikon Coolpix L18

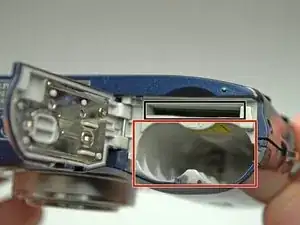

Извлеките карту памяти из фотоаппарата.

Извлеките батареи из фотоаппарата.

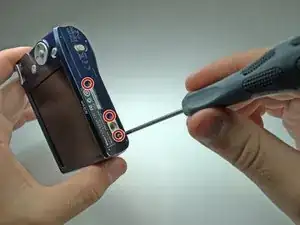

Отверткой Phillips #00 отверните все шесть серебристых винтов 4.3 мм по периметру корпуса камеры.

Один винт спрятан под крышкой AV и его тоже нужно удалить.

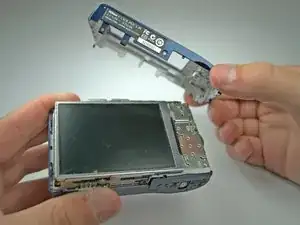

Подденьте заднюю крышку с левой стороны камеры. Снимайте крышку аккуратно.

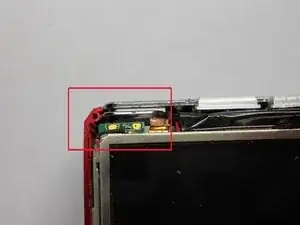

Здесь хранится энергия для вспышки. Даже при извлечённых батареях, если коснуться этих контактов, можно получить удар током, в зависимости от заряда конденсатора вспышки. Конденсатор может быть разряжен, но работайте так, как будто он заряжен.

В современных камерах достойного качества обычно есть резистор разрядки для конденсатора вспышки. Он может не работать, и конденсатор всё ещё может быть заряжен.

Снимите ленту с правой стороны ЖК-экрана.

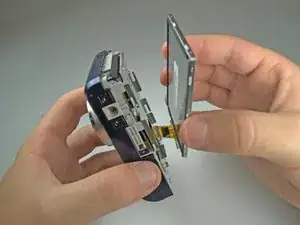

Осторожно приподнимите ЖК-экран от его основания.

Не дергайте экран — он всё ещё подключён к материнской плате.

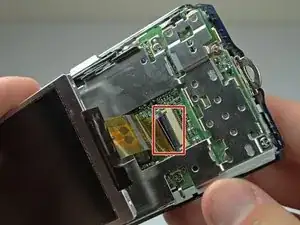

Поднимите чёрный фиксатор, соединяющий шлейф ЖК-экрана с материнской платой.

Осторожно вытащите шлейф ЖК-экрана.

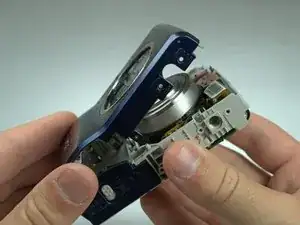

Подденьте переднюю панель корпуса камеры, начиная с правой стороны.

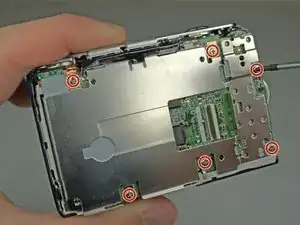

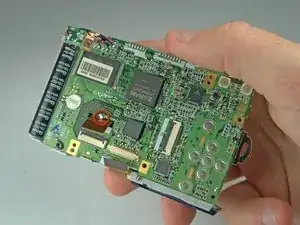

Отверткой Phillips #00 удалите 6 винтов, закрепляющих основание ЖК-экрана на материнской плате.

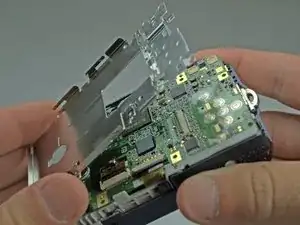

Снимите крепёжную пластину основания ЖК-экрана.

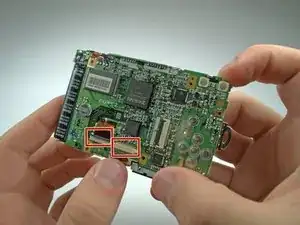

Поднимите чёрный фиксатор, соединяющий шлейф объектива с материнской платой.

Осторожно вытащите шлейф объектива.

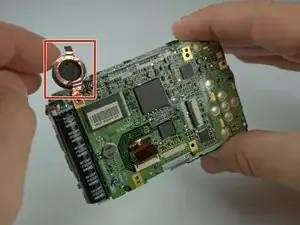

Отпа́йтe соединение материнской платы со шлейфом объектива с помощью паяльника и оплётки для удаления припоя.

Поднимите чёрное и медное покрытие с левой стороны камеры.

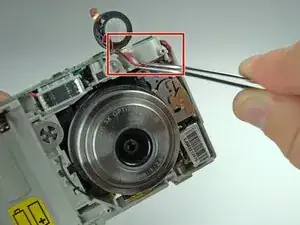

С помощью пинцета оттяните проводку в верхнем правом углу камеры от объектива.

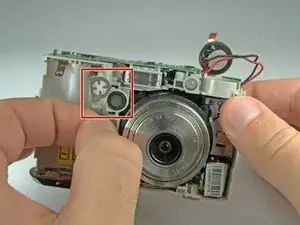

Снимите крестовидную проволочную крышку слева от объектива.

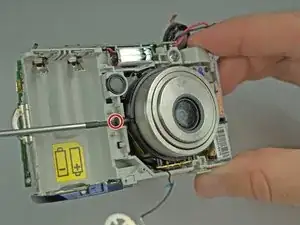

Удалите 3 винта, крепящие объектив к раме камеры.

Два чёрных винта Phillips #00 длиной 3.8 мм по бокам объектива.

Один серебристый винт Phillips #00 длиной 4.6 мм внизу объектива.

За трубкой вспышки находится винт, удерживающий объектив. Удалите его, затем аккуратно вытащите объектив. Убедитесь, что шлейф объектива не зацепляется за материнскую плату.
