Замена видоискателя Nikon Coolpix E5700

Используя кончик пальца, сдвиньте защёлку отсека аккумулятора в направлении к символу батареи на E5700.

Откройте дверцу отсека аккумулятора.

Выньте аккумулятор из E5700.

Возможно, придётся покачивать аккумулятор при вынимании, чтобы освободить его из посадочного места в корпусе.

Переверните камеру на нижнюю грань.

Уберите два винта с крестовым шлицем, расположенные непосредственно под задним дисплеем.

Поверните камеру на сторону с гнездом карты памяти и откройте крышку отсека для карты CF.

Удалите два верхних винта с крестовым шлицем, ближайших к задней панели.

Поверните камеру к задней панели.

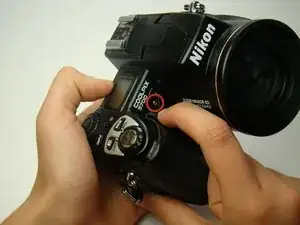

Удалите верхний винт с крестовым шлицем на задней панели.

Переверните камеру на последнюю сторону задней панели.

Удалите винт с крестовым шлицем под наглазником.

Удалите винт с крестовым шлицем, расположенный над динамиком.

Осторожно начните снимать заднюю панель.

Внимание: к задней панели подключены два жгута проводов. Не тяните слишком сильно, чтобы не выдернуть их.

Теперь аккуратно отсоедините два разъёма проводов в нижней части панели.

Завершите снятие задней панели.

Поверните камеру на сторону без рукояти.

Удалите винт с крестовым шлицем, расположенный над креплением ремешка.

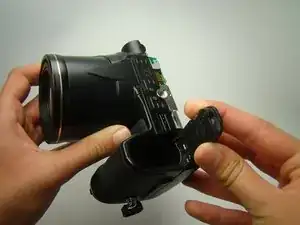

Откройте отсек для карты CF.

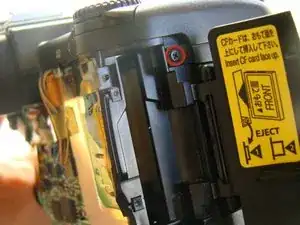

Удалите винт с крестовым шлицем, находящийся рядом с верхней частью камеры.

Поверните камеру к передней части.

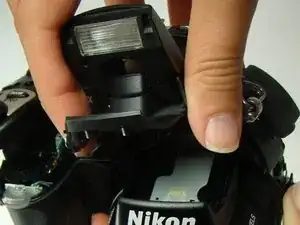

Поднимите угол накладки рукояти, ближайший к вспышке.

Удалите винт с крестовым шлицем, находящийся под накладкой рукояти.

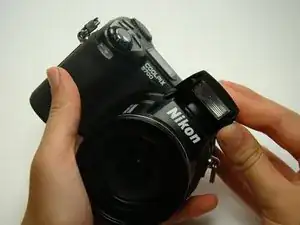

Поднимите корпус лампы вспышки.

Удалите два винта с крестовым шлицем, расположенные у основания этой секции.

Откройте отсек аккумулятора.

Удалите винт с крестовым шлицем, расположенный внизу отсека аккумулятора.

Начните поднимать верхнюю крышку от остальной части камеры.

Будьте осторожны: к верхней части подключено большое количество проводов. Сильное натяжение может выдернуть эти провода.

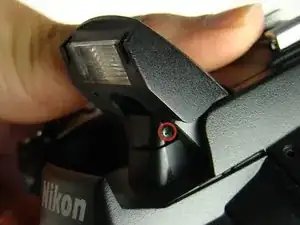

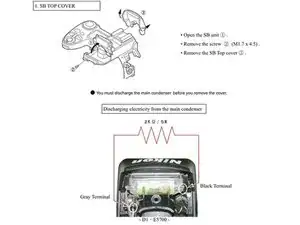

Чтобы снять верхнюю панель, не удаляя блок вспышки, нужно снять верхнюю крышку вспышки, убрав винт под лампой (см. изображение), затем аккуратно снять пластиковую верхнюю крышку. ВАЖНО: как можно скорее разрядите конденсатор (провода вспышки теперь оголены и представляют опасность).

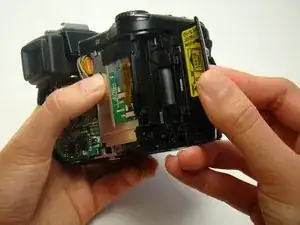

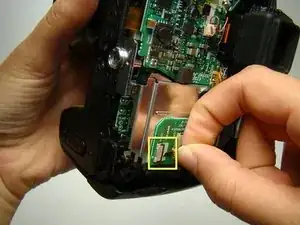

Отключите оранжевую ленточную шлейф-кнопку с задней части камеры.

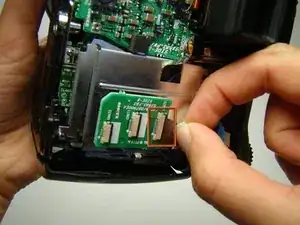

Отключите две синие ленточные шлейф-кнопки с задней части камеры.

Удалите винты с крестовым шлицем по обеим сторонам крепления лампы вспышки.

Поднимите верхнюю панель и отделите корпус лампы вспышки от остальной части верхней панели.

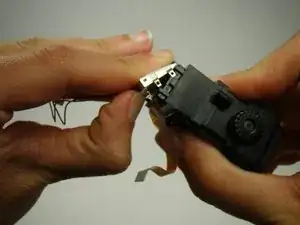

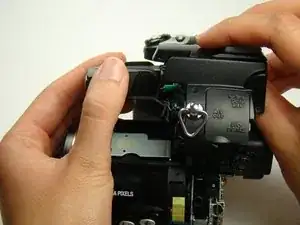

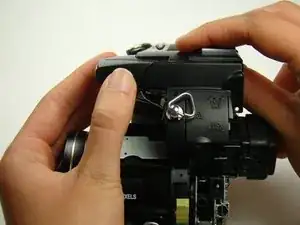

Примечание: верхняя панель будет тяжело отделяться от корпуса лампы вспышки. Расположите руки как показано на фотографии и давите вверх большим пальцем, удерживая корпус лампы вспышки неподвижно.

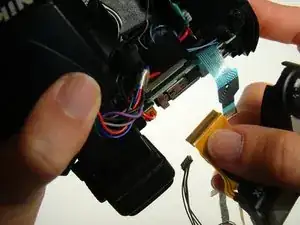

Отключите оранжевую ленточную шлейф-ленту и другие провода и аккуратно завершите снятие верхней панели.

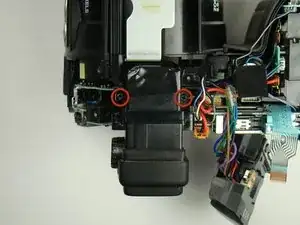

Удалите винты с крестовым шлицем по обеим сторонам видоискателя.

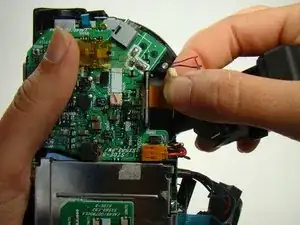

Отключите группу проводов красного и чёрного цвета под видоискателем.

Медленно извлеките видоискатель из корпуса камеры.

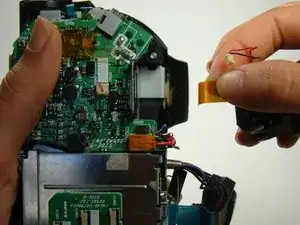

Отключите оранжевую ленточную шлейф-ленту от корпуса камеры.

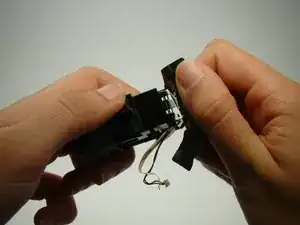

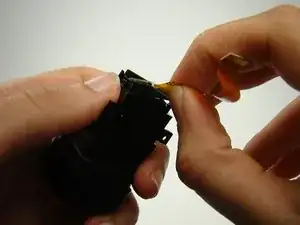

Снимите чёрную ленту с задней стороны видоискателя.

Снимите белую панель с задней стороны видоискателя.

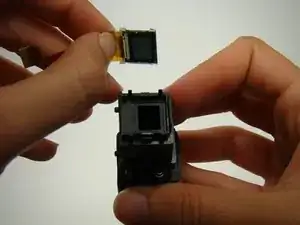

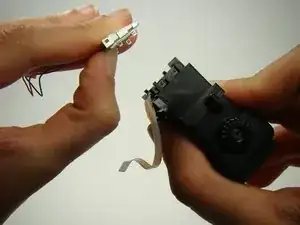

Снимите ЖК-экран с видоискателя.
