Замена экрана верхнего дисплея Nikon Coolpix E5700

Используйте кончик пальца, чтобы сдвинуть фиксатор крышки отсека батареи в сторону символа батареи на фотоаппарате E5700.

Откройте крышку отсека батареи.

Выньте батарею из фотоаппарата E5700.

Возможно, потребуется слегка покачивать батарею при извлечении, чтобы высвободить её из гнезда.

Переверните фотоаппарат нижней частью вверх.

Выкрутите два винта с крестообразным шлицем, расположенные непосредственно под задним дисплеем.

Поверните фотоаппарат к боковой стороне со слотом для карты памяти и откройте отсек для карты CF.

Выкрутите два верхних винта с крестообразным шлицем, ближайших к задней панели.

Переверните фотоаппарат задней стороной.

Выкрутите самый верхний винт с крестообразным шлицем на задней панели.

Поверните фотоаппарат к последней стороне задней панели.

Выкрутите винт с крестообразным шлицем, расположенный под окуляром.

Выкрутите винт с крестообразным шлицем, расположенный выше динамика.

Аккуратно начните снимать заднюю панель.

Осторожно: задняя панель соединена с фотоаппаратом двумя группами проводов. Не тяните слишком сильно, чтобы не отсоединить их.

Теперь аккуратно отключите два провода, находящихся в нижней части панели.

Полностью снимите заднюю панель.

Поверните фотоаппарат к стороне без ручки.

Выкрутите винт с крестообразным шлицем, расположенный выше держателя ремня.

Откройте слот для карты CF.

Выкрутите винт с крестообразным шлицем, расположенный в верхней части фотоаппарата.

Переверните фотоаппарат передней стороной.

Отогните уголок накладки ручки, находящийся ближе всего к лампе вспышки.

Выкрутите винт с крестообразным шлицем под накладкой ручки.

Приподнимите отсек лампы вспышки.

Выкрутите два винта с крестообразным шлицем, расположенные у основания этого отсека.

Откройте отсек для батареи.

Выкрутите винт с крестообразным шлицем, расположенный в нижней части отсека.

Начните поднимать верхнюю крышку, отделяя её от корпуса фотоаппарата.

Действуйте осторожно, так как верхняя часть соединена с фотоаппаратом множеством проводов. Слишком сильное усилие может привести к их отрыву.

Чтобы снять верхнюю панель, не демонтируя блок вспышки, необходимо снять верхнюю крышку вспышки, предварительно открутив винт под лампой (см. изображение), а затем аккуратно снять пластиковую верхнюю крышку. ВАЖНО: как можно скорее разрядите конденсатор (провода вспышки теперь открыты и опасны).

Отключите оранжевый ленточный шлейф сзади фотоаппарата.

Отключите два синих ленточных шлейфа сзади фотоаппарата.

Выкрутите винты с крестообразным шлицем с обеих сторон крепления лампы вспышки.

Поднимите верхнюю панель вверх и выведите корпус лампы вспышки из неё.

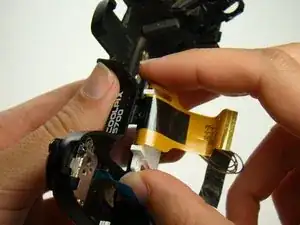

Примечание: верхняя панель может сложно отделяться от корпуса лампы вспышки. Расположите руки, как показано на изображении, и нажимайте вверх большим пальцем, удерживая при этом корпус лампы вспышки неподвижно.

Отключите оранжевый шлейф и остальные провода, затем окончательно аккуратно снимите верхнюю панель.

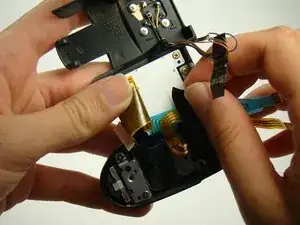

Удалите чёрную изоленту, удерживающую провода на крышке.

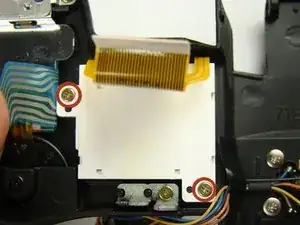

Выкрутите два золотистых винта с крестообразным шлицем (3,9 мм), фиксирующих белую панель.

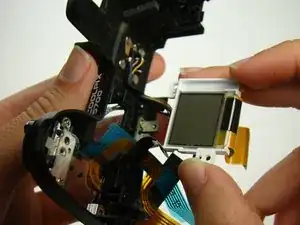

Снимите экран дисплея.
