Замена задней крышки Samsung HMX-W300

Чтобы снять ремешок для запястья, захватите среднюю петлю и протяните ремешок через отверстие.

Выввинтите четыре винта отверткой Hex 1.5 mm.

Откройте крышку HDMI на боковой стороне камеры.

Удалите один винт крестовой отверткой Phillips #00.

Используйте инструмент для открывания iFixit по обеим сторонам устройства. Аккуратно разожмите обе части.

Не применяйте излишнюю силу. Существует провод, соединяющий переднюю и заднюю части корпуса, который может быть повреждён.

Вытяните ленточный кабель пинцетом.

Снимите ленту с помощью пинцета.

Захватите ленточный кабель пинцетом, затем вытащите кабель из разъёма.

Находится 5 винтов Phillips размера 00. Снимите все 5 винтов.

Ленточный кабель прикреплён к материнской плате.

Подденьте материнскую плату пластиковым инструментом для вскрытия.

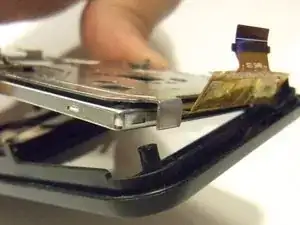

Будьте осторожны — материнская плата удерживается ленточным кабелем.

С помощью пинцета отсоедините провод, как показано. Это позволит ослабить материнскую плату от задней крышки.

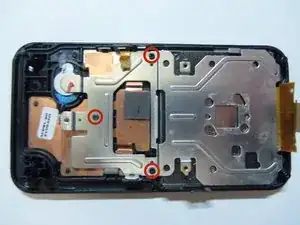

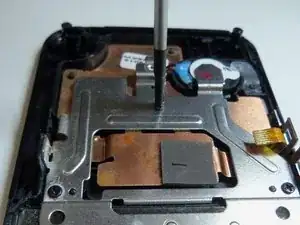

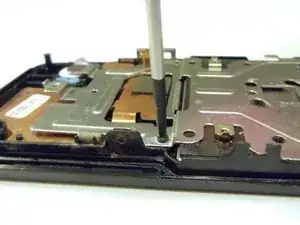

Используйте отвертку Phillips размера 00 и снимите 3 винта, как показано.

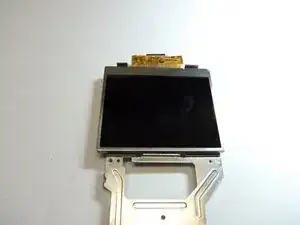

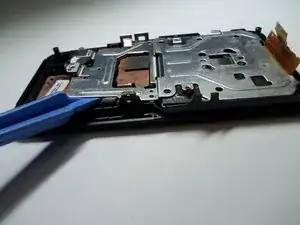

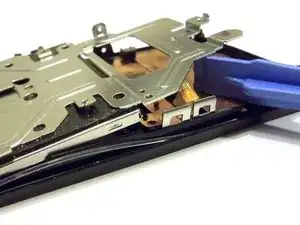

Подденьте край экрана пластиковым инструментом для вскрытия.

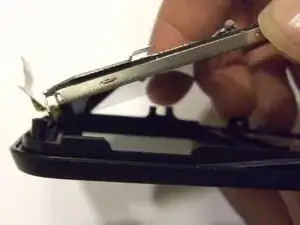

Захватите край экрана и потяните внутрь корпуса. Это немного сложно. Таким образом освободятся защёлки в верхней части экрана от задней крышки.

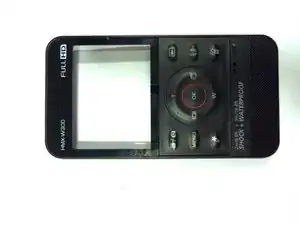

Снятие задней крышки завершено.
