Замена сборки вспышки Samsung L100

Удалите шесть внешних винтов с камеры, используя отвертку Phillips #0.

После удаления винтов нижняя часть задней половины внешнего корпуса должна свободно отделиться от камеры.

Будьте осторожны, не потеряйте винты.

Откройте крышку батареи, которая находится в правом нижнем углу камеры, и осторожно удалите батарею.

Вставьте ноготь или пластиковую лопатку в паз сбоку камеры и проведите от нижней части к верхнему правому углу.

Осторожно нажмите на верхний правый угол камеры и приподнимите внешний кожух.

Если вы услышите треск, это нормально.

Продолжайте тянуть внешний кожух, и он аккуратно снимется.

Будьте осторожны с конденсатором вспышки. Он содержит электрический заряд и может вызвать неприятный удар.

Осторожно снимите заднюю крышку, детали за задней частью корпуса могут выпасть.

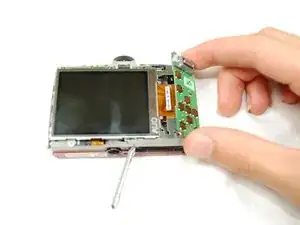

Удалите винты, удерживающие плату.

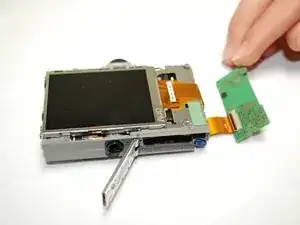

После удаления винтов аккуратно извлеките плату.

Снимите переднюю крышку, она легко снимается.

Кнопки могут выпасть при снятии передней крышки.

Поверните камеру к себе.

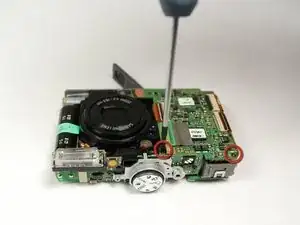

Удалите два винта с платы с левой стороны объектива.

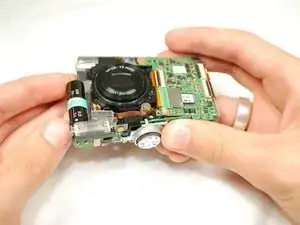

Осторожно поднимите плату, пока она все еще подключена к камере.

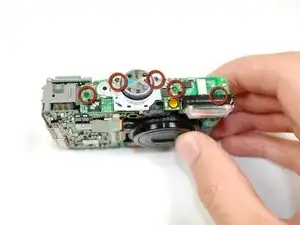

Удалите все пять винтов, которые находятся сверху камеры.

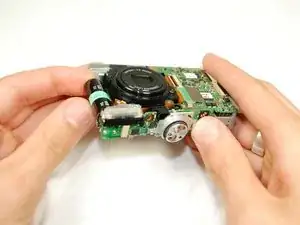

Осторожно поднимите верхнюю часть платы.

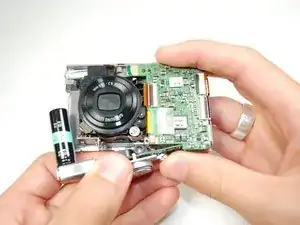

Извлеките плату вспышки из верхней части камеры.
